1、工程概况

某公路基桩检测项目，被检基桩预埋3根声测管，桩长11.0m，桩径1000mm，桩型为钻孔灌注桩；技术人员采用YL-PST(FS)基桩超声波检测仪和3个换能器使用桩内跨孔平测法进行检测，检测依据为《建筑基桩检测技术规范JGJ 106-2014》，3个剖面管距分别为：550mm（剖面1-2），560mm（剖面1-3），520mm（剖面2-3）。

2、使用设备

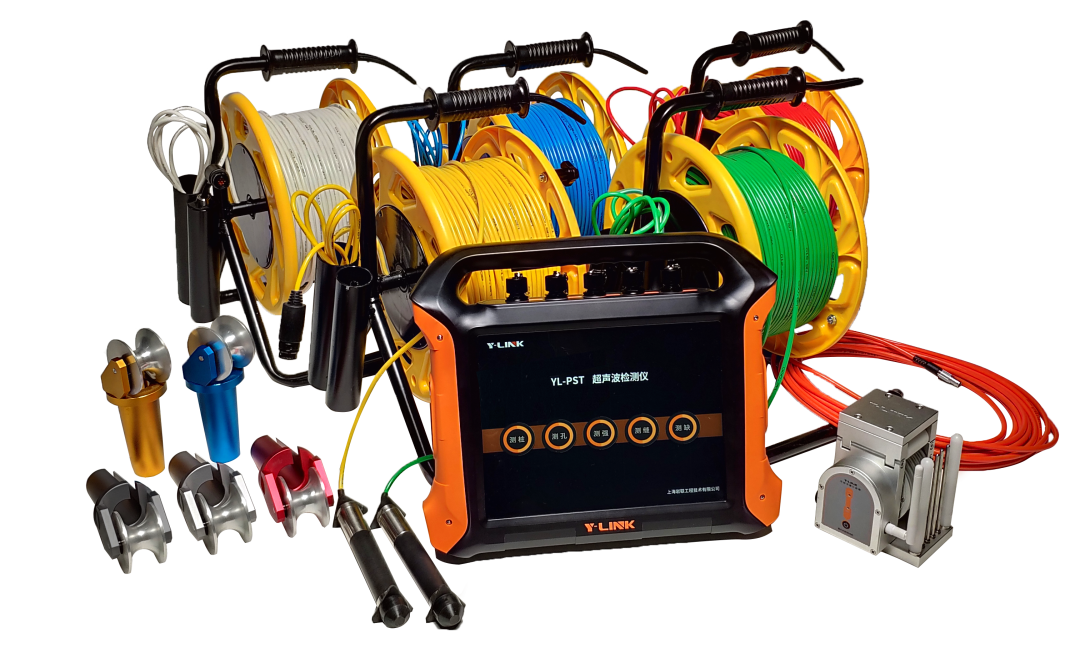

YL-PST(FS)超声波检测仪由主机、径向换能器、深度计数器、孔口滑轮及连接线缆组成。

3、测试流程
A.打开仪器设备，检查电源供电情况；
B.确定管的编号并与仪器相应通道接口连接。
C.进入“设置”界面，在新建项目中填写测桩资料并进行系统配置和采样参数设置。
D.在参数设置成功后，进入采集界面进行数据采集，采集参数默认为上次设置参数。
E.在进入采集界面后，点击“预采”查看波形并调整延时和增益。
F.预采完成后，再点击“新建”，新建工程，开始采集。
G.当探头已到达管口或选择采集完成后，此时应保持换能器位置固定，直到点击数据保存完毕，再将探头收起。

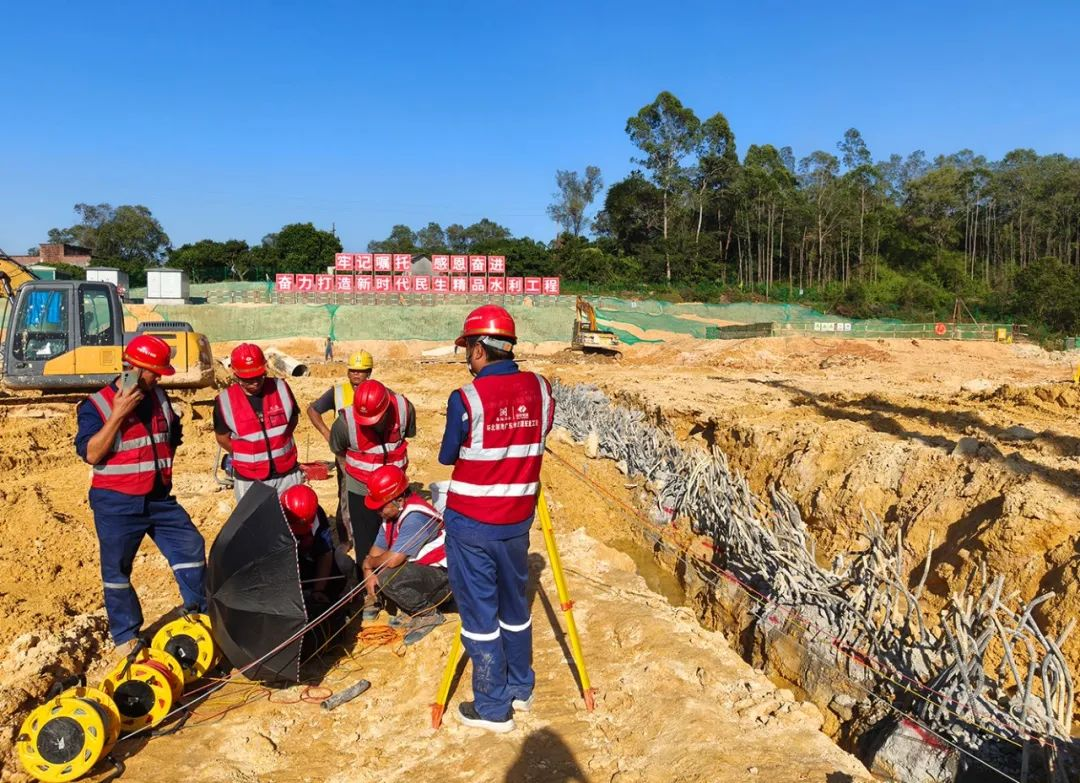

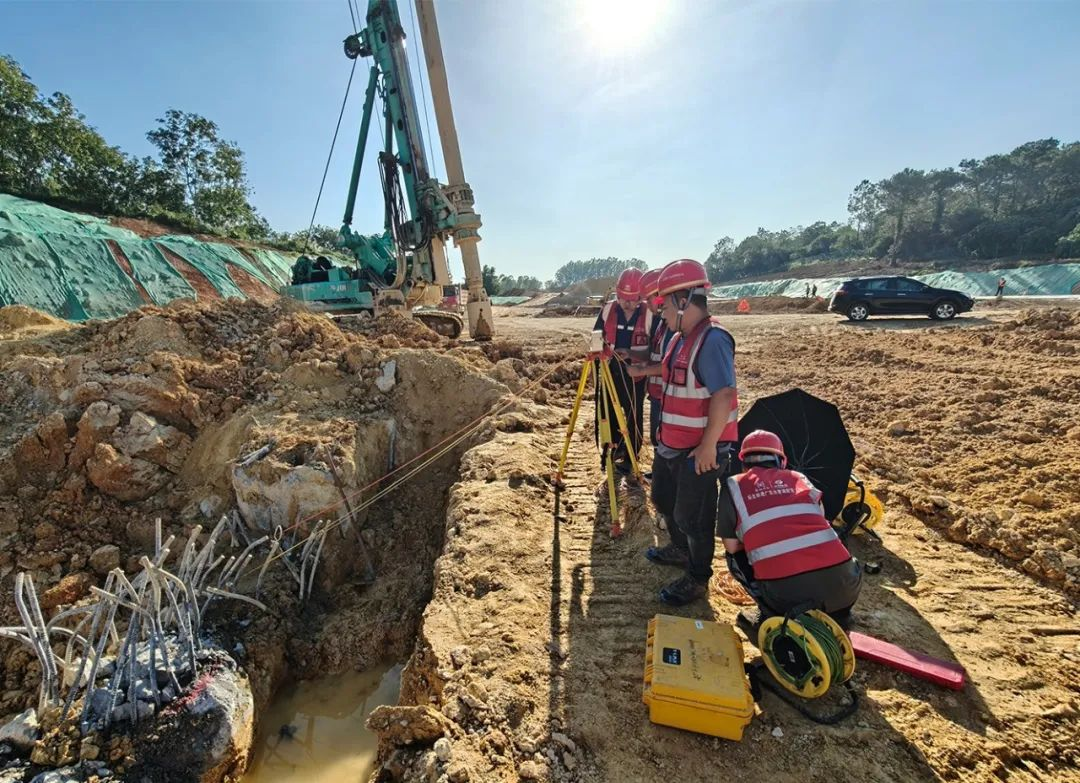

现场数据采集

4、数据视图分析

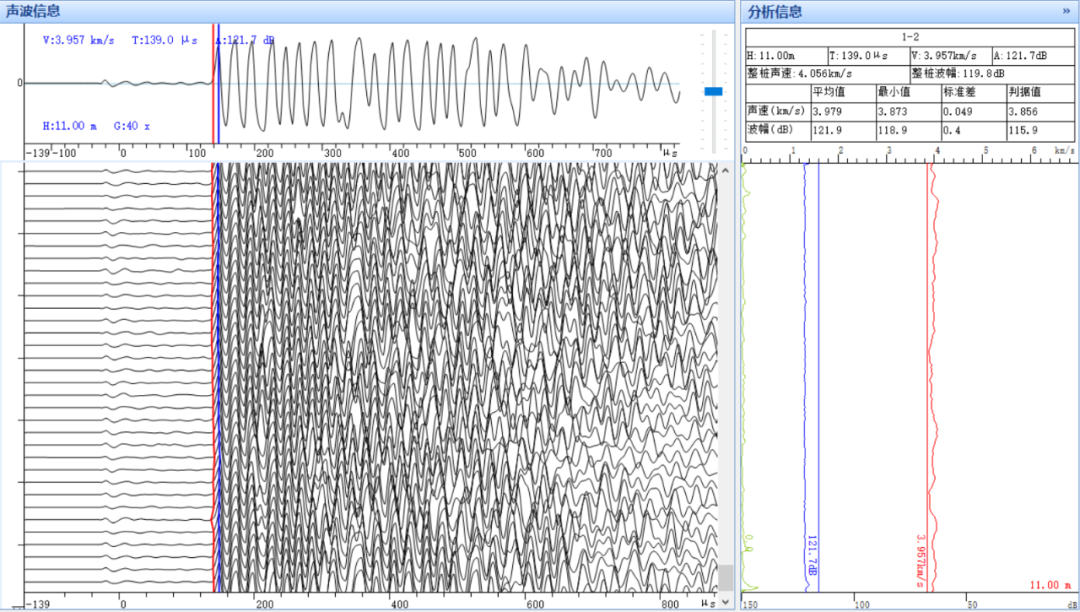

1-2剖面波列图 ↑

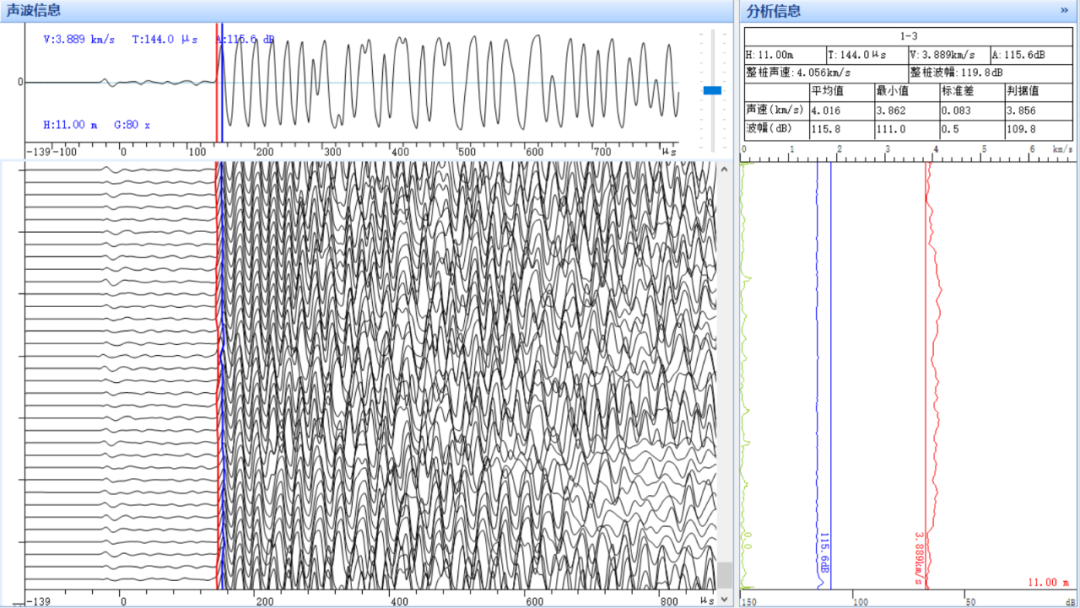

1-3剖面波列图 ↑

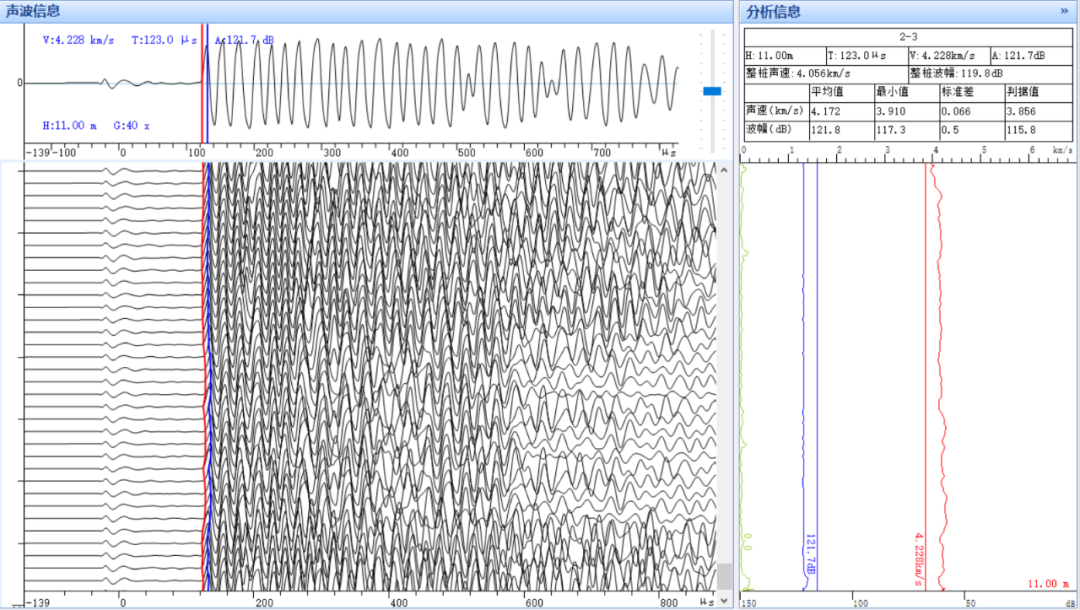

2-3剖面波列图 ↑

3个剖面曲线分析图 ↑

（绿色曲线：PSD-深度曲线，蓝色曲线：波幅-深度曲线，红色曲线：波速-深度曲线）

5、检测数据判定方法：

A. 采用平测法对桩的各检测剖面进行全面普查。

B. 对各检测剖面的测试结果进行综合分析确定异常点：a. 采用概率法确定各检测剖面的声速临界值。b. 声速离散性不大，但临界值明显偏低时，参考低限值。 c. 低于临界值或PSD判据中的可疑点，如波幅也偏低，可确定为异常点。

C. 对各剖面的异常测点进行细测：采用加密平测和交叉斜测等方法验证平测普查对异常点的判断并确定缺陷的范围和投影边界。

D. 综合各个检测剖面细测的结果推断桩身缺陷的范围和程度。

6、数据解释与分析：

1-2、1-3和2-3剖面波列图显示，该桩三个剖面首波到时无明显异常，波形正常；再结合曲线分析图看到，3个剖面的波幅、波速及PSD值随深度变化均无明显突变情况出现，即该桩所有声测线声学参数无明显异常。表明该桩桩身无明显缺陷，因而可判该桩为Ⅰ类桩。

二、常见问题与处理
检测过程若出现异常现象，应立即暂停检测，对检测设备及被测桩进行详细排查，发现问题应及时解决。确认无误后，检测才允许重新开始。常见的几种故障及排除办法如下：

1实测波速与正常波速相差过大
解决办法：首先检查首波判读是否准确，如果不准请手动判读首波，如果判读准确计算波速还是偏差较大请按以下步骤检查。

A. 检查采集界面输入管距是否正常，注意是外壁到外壁最短距离。

B. 检查设置界面点击上一步中的声时修正各参数输入是否准确。

C. 系统延时是否设置为准确（用时距法、十字交叉法等）。

2仪器首波判读明显不准确
解决办法：

A. 如果首波自动判读明显靠后了，请在预采界面适当增加增益或者设置界面减小波幅阈值（注意增益一般不可能设置上千倍的）。

B. 如果首波自动判读明显靠前了，请在预采界面适当减小增益或者设置界面增加波幅阈值（注意增益一般不可能设置上千倍的）。

3采集软件显示深度和线缆显示深度不一致
解决办法：进入设置界面点击上一步，使用滑轮修正功能，点击修正，输入编码器显示深度和电缆显示深度手动修正滑轮直径。

4采集到的波形首波明显靠前、或明显靠后，甚至看不到首波，显示为一条直线
解决办法：进入设置界面，检测各管距输入是否准确，在准确数据预计波速点击估算演示自动设置延时设置，或者在预采界面点击时间轴手动调节延时。

5探头放在桩底时预采界面，在增益设置无误的情况下各个剖面显示波形还是较差
解决办法：可以将探头适当拉伸再调节增益，避免因桩底缺陷导致波形较差的情况出现。

6采集完成以后声速判据值（曲线显示区域垂直的红线）计算为0，看不到或者在速度为0的地方
解决办法：此类情况因为桩头没水或者桩身本身存在缺陷时，导致接收不到波形或者波形首波很微弱，仪器自动判读首波在0时刻，因此计算的波速判据值不准确，可以手动将这些异常点的首波判读在正常首波之后。

7预采界面波形都显示点击采样波列显示区域无波列，且无法保存改文件
原因解释：此情况原因为深度计数器没计深度，导致采集数据始终只能采集到一个点数据，无法显示整个波列且保存问题。解决办法：

A. 请检查深度计数器是否设置反了（有导向杆的那头要朝向桩头），检查计数器正转反转是否能计深度。

B. 检查计数器连线是否正常，是否有损坏，是否连接上主机。更换深度计数器来排查是否因为计数器损坏导致无法计算深度。

8一个或多个剖面无信号，在调节探头高度、增益和延时以后始终没有信号
问题分析：排除了因桩缺陷因素和参数设置有误导致没信号，剩下的可能性则是仪器硬件问题。分两种情况，一个是主机探头接口不能发射信号，一个是探头本身损坏。正常情况下，主机1,2,3是能发射信号的，2,3,4是接收信号的。可用排除法逐步排除定位问题所在。解决办法：例如3个声测管，1-2,1-3信号正常，2-3剖面怎么调整参数和高度都没信号。1-2,1-3正常证明1号通道发射正常，且1号探头发射正常，2号探头接收正常，3号探头接收正常。问题是2号探头不能发射或者是2号通道不能发射，可将2号探头放在1号通道上（已证明1号通道正常），听听探头能不能发出滴滴的声音，能否正常发射，或者把1号探头（已证明1探头正常）放在2号通道上听听能不能发出滴滴的声音，来定位到达是探头问题还是主机通道问题。

9其他常见问题

A：仪器不能正常启动

原因与办法：仪器可能没电，充好电即可；电源模块坏了，请联系售后人员。

B：接收不到信号

原因与办法：检查声测管中是否有水；检查换能器与仪器是否连接好；取出换能器交叉放置在一起，点击采样，听有无发射的“啪啪”声。

C:提升换能器，波列曲线无变化

原因与办法：查看仪器上是否新建文件，再点击采样；检查深度计数器和仪器是否连接好；计数器方向是否装反；编码器连接模式是否正确，无线和有线。

D：部分剖面接收不到信号

原因与办法：检查仪器参数设置界面该通道设置是否与能正常接收信号的通道设置一致，主要延时设置；同步提升探头2-5m ，观察剖面波形情况，预采后探头放置桩底，开始采集，以防桩底沉渣出现。
