在隧道、巷道等地下工程中，开挖扰动会在围岩内部形成一个破裂松弛的环状区域——松动圈。它是导致塌方、变形等安全事故的根源，更是决定支护方案成败的关键。传统支护设计严重依赖工程师的经验类比，存在“过度支护造成浪费”或“支护不足引发风险”的双重困境。
YL-LCT松动圈测试仪，正是为解决以上核心痛点而生。它通过精准的声波探测，让不可见的松动圈变得可视、可测、可量化，为支护设计提供无可争议的科学依据，引领地下工程步入 “数据驱动、精准支护” 的新时代。

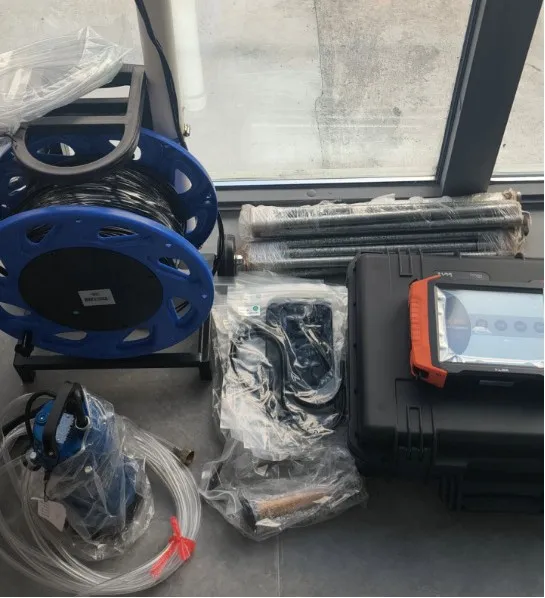

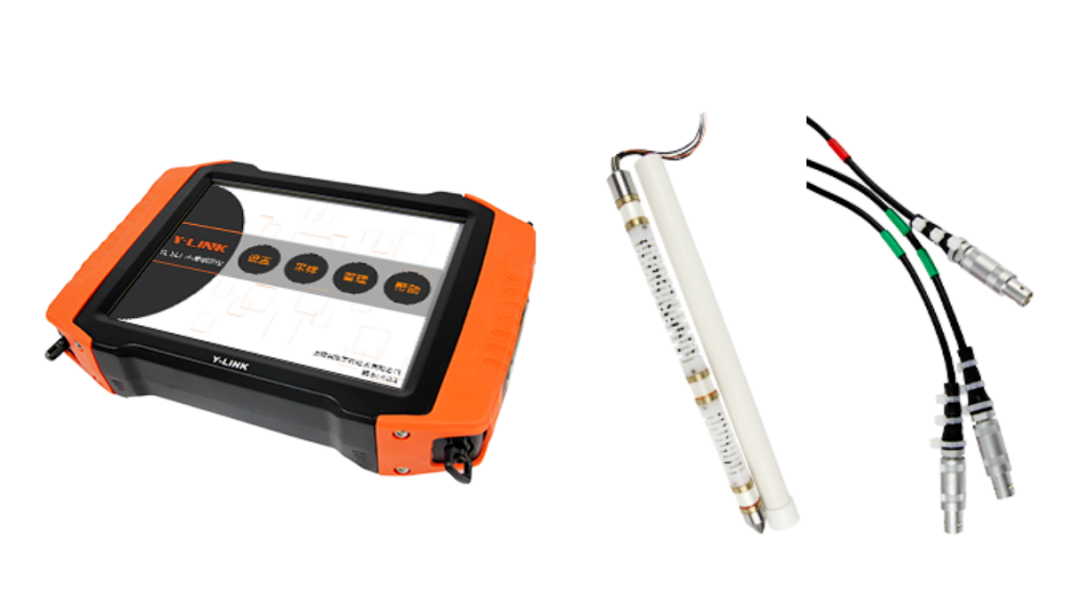

（YL-LCT松动圈测试仪）
通过在岩体中钻孔，测试声波（通常是纵波）在不同深度岩体中的传播速度（波速）或能量衰减（波幅）的变化，就可以判断岩体的完整性和松动范围。

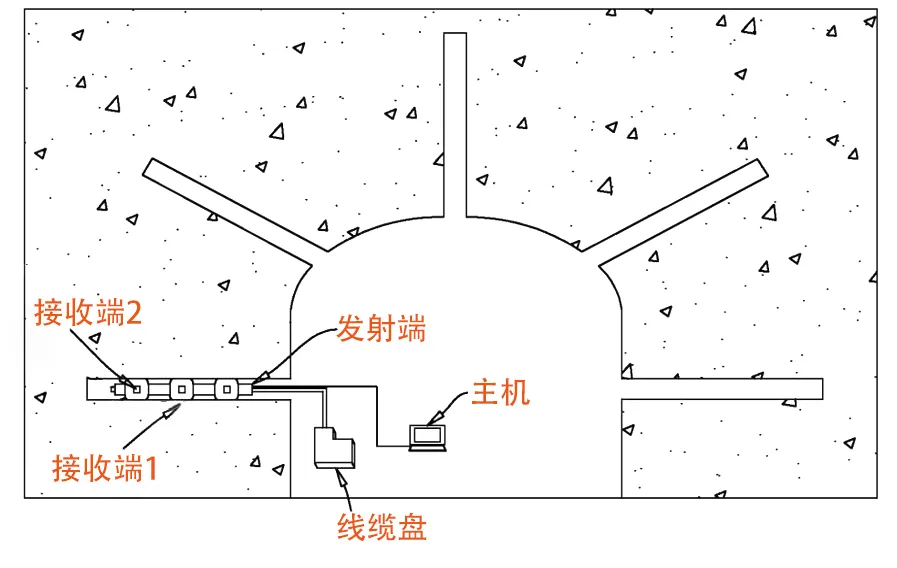

（松动圈测试原理示意图）
评估围岩稳定性与工程质量
反馈与优化施工方法
（一）探头布置
采用一发双收探头，从孔口向孔底（即从围岩表面向内部）逐点测试。
（二）耦合处理
用气囊堵住孔口，用水泵在探头与孔壁之间注入清水，确保声波能有效传播（避免空气间隙导致信号衰减）。
（三）数据采集
每移动一个测试点（移距20cm）记录声波传播时间（声时）、波幅（能量）、频率等参数。
（四）数据分析
将结果绘制成深度-波速曲线，结合曲线走势及地质资料划分松动圈范围。

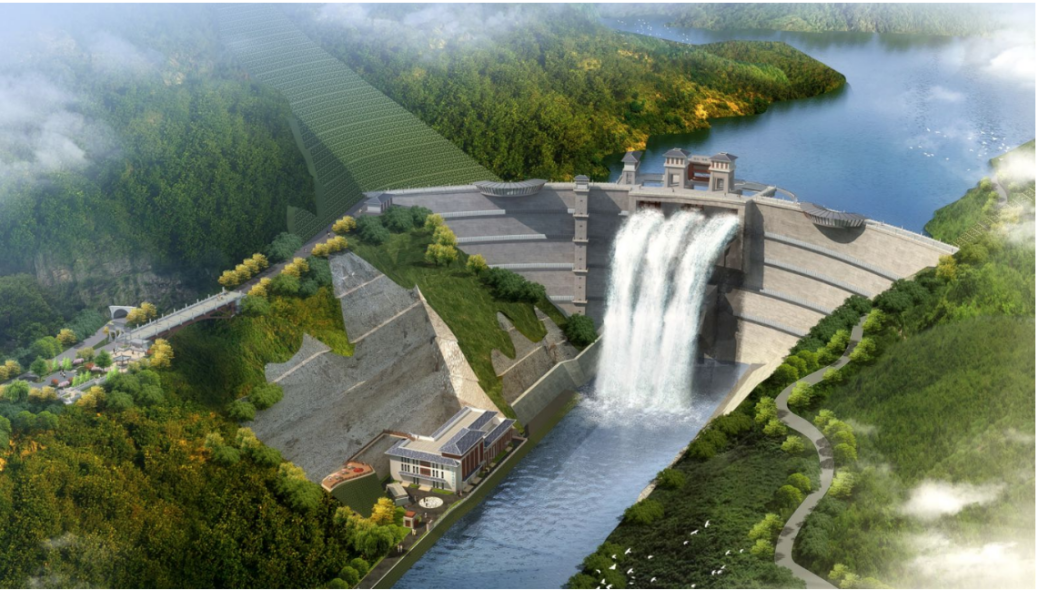

1、工程概况
该水电站位于云南省某县，是澜沧江上游河段规划一库七级开发方案的龙头水库，上游与西藏古学梯级衔接。
该水电站正常蓄水位2265m，相应库容15.39亿m3，校核洪水位2275.81m，总库容亿m3。电站总装机容量1800MW(4X450MW)，年平均发电量亿kW·h。

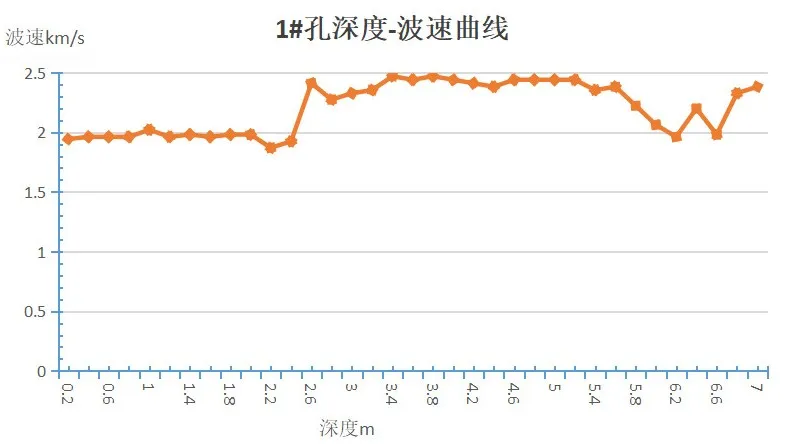

通过分析软件对检测数据进行判读，深度-波速曲线较为稳定，未出现较大拐点。

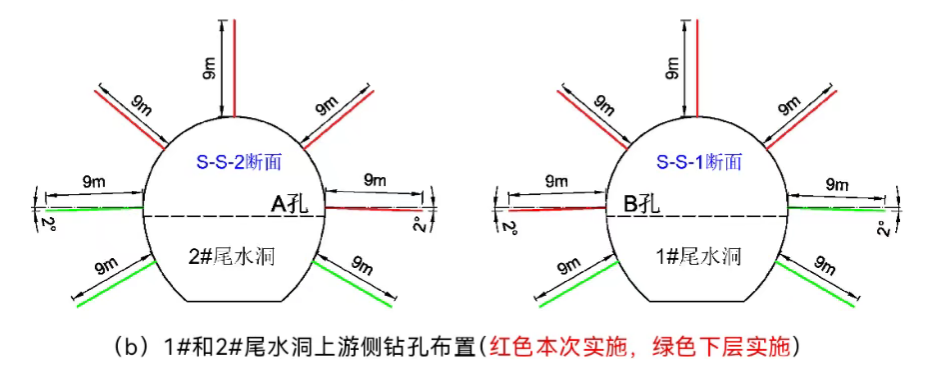

钻孔宜布置在同一剖面且沿洞径方向，每剖面宜布置6～8孔，分布在洞顶、起拱处(或顶角)、腰墙，应根据洞室大小确定孔深，孔深宜为3～15m，以能够反映原岩应力为准。
气囊和气泵：为了阻止注水沿孔壁外流，通常在探头上部增加气囊，测试时将气囊适度充气，保证阻水的同时也应便于探头移动；
推杆与水泵：推杆控制探头在钻孔中的移动，水泵抽水通过中空推杆到达探头底部；
清孔与充水：将钻孔内煤粉、钻渣清理干净，通过测试探头配套的可接长铜管将测试探头送入孔底，然后将充水管送入钻孔充水。

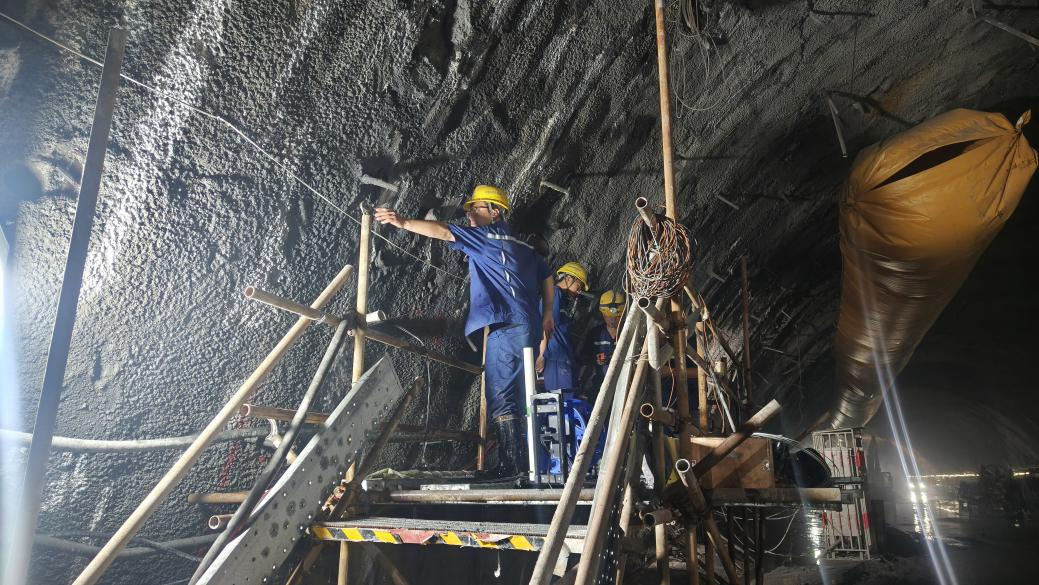

5、现场照片

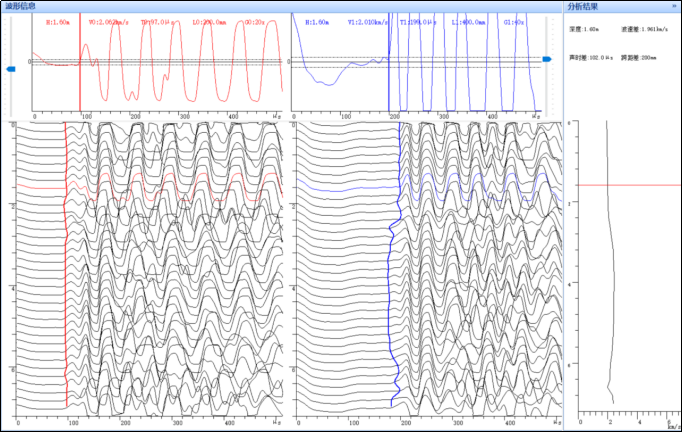

6、数据分析
