YL-IDT(S)多功能智能钻孔电视测试仪
加入询盘车
1107
多功能智能钻孔电视测试仪
https://y-link.cn/uploads/20230620/abc8c758fde496dfe0e87b489e95db43.png
YL-IDT(S)
1

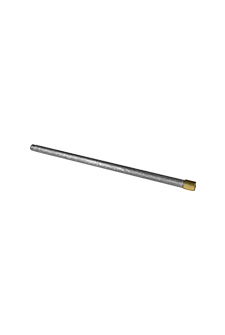

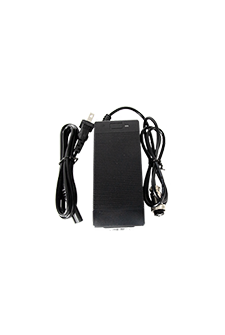

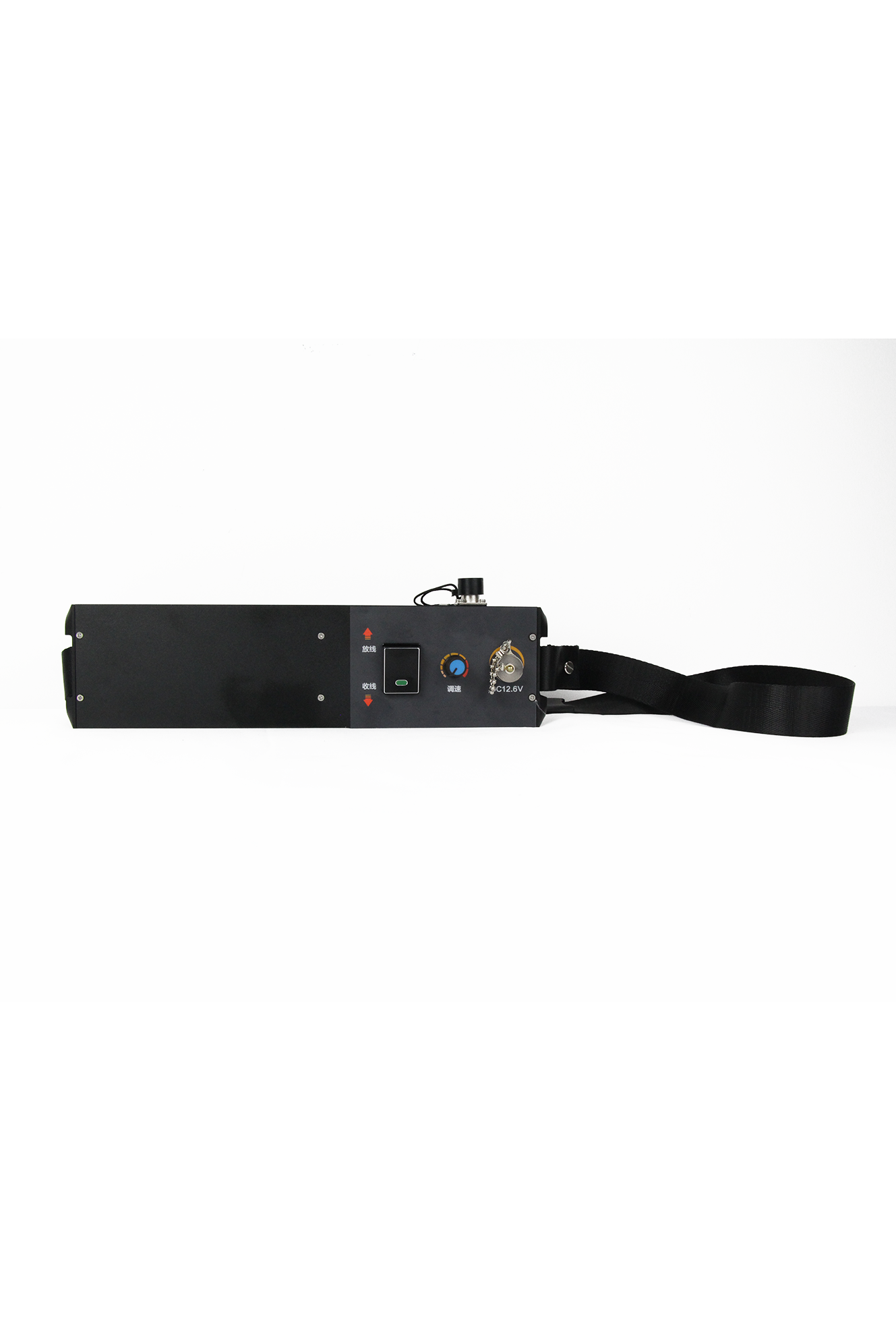

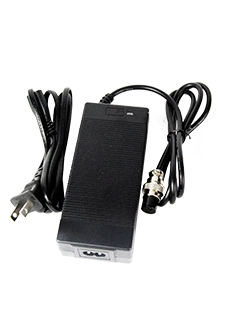

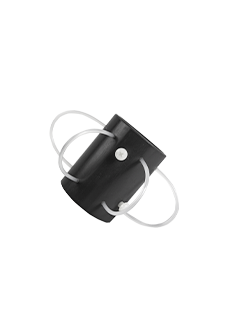

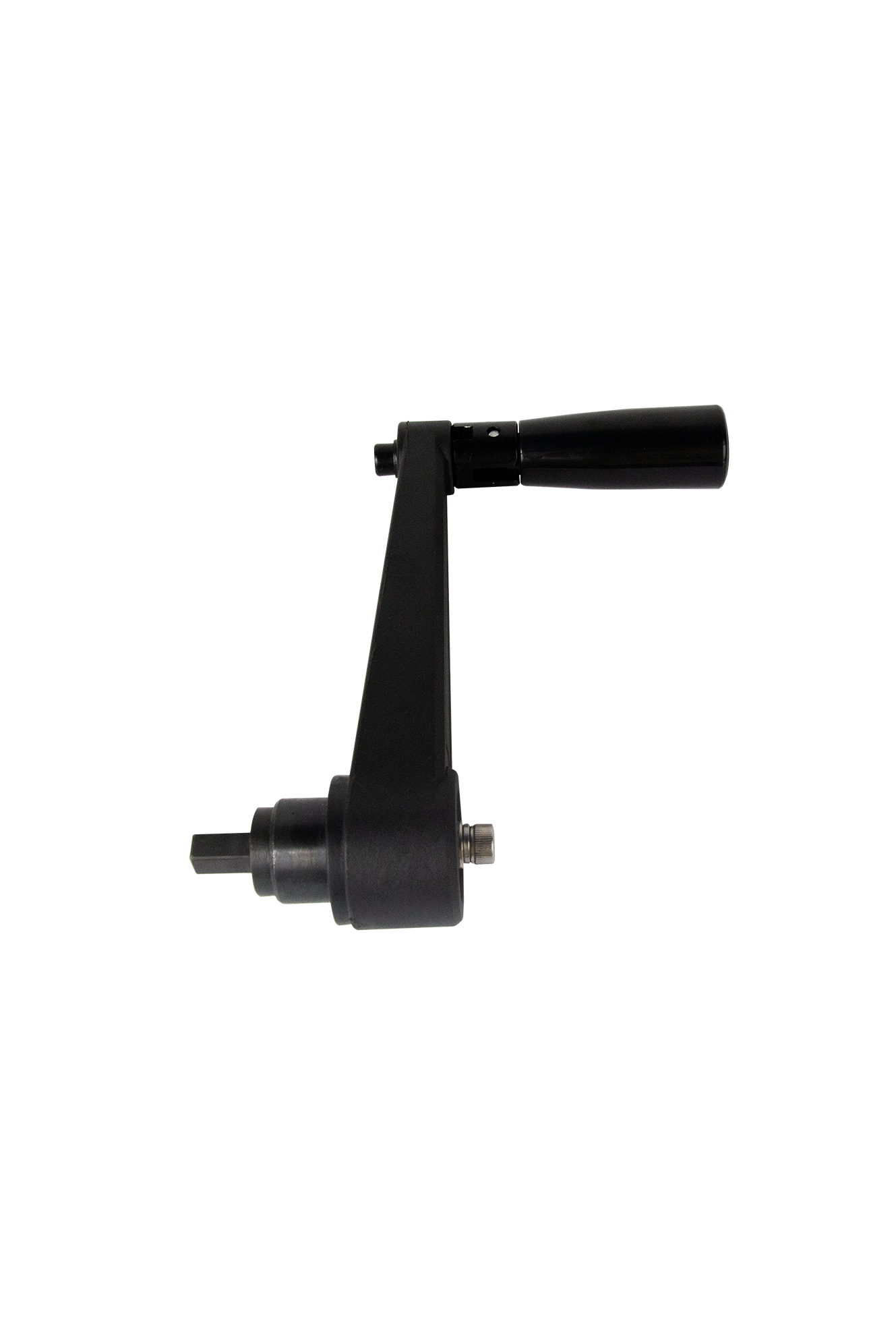

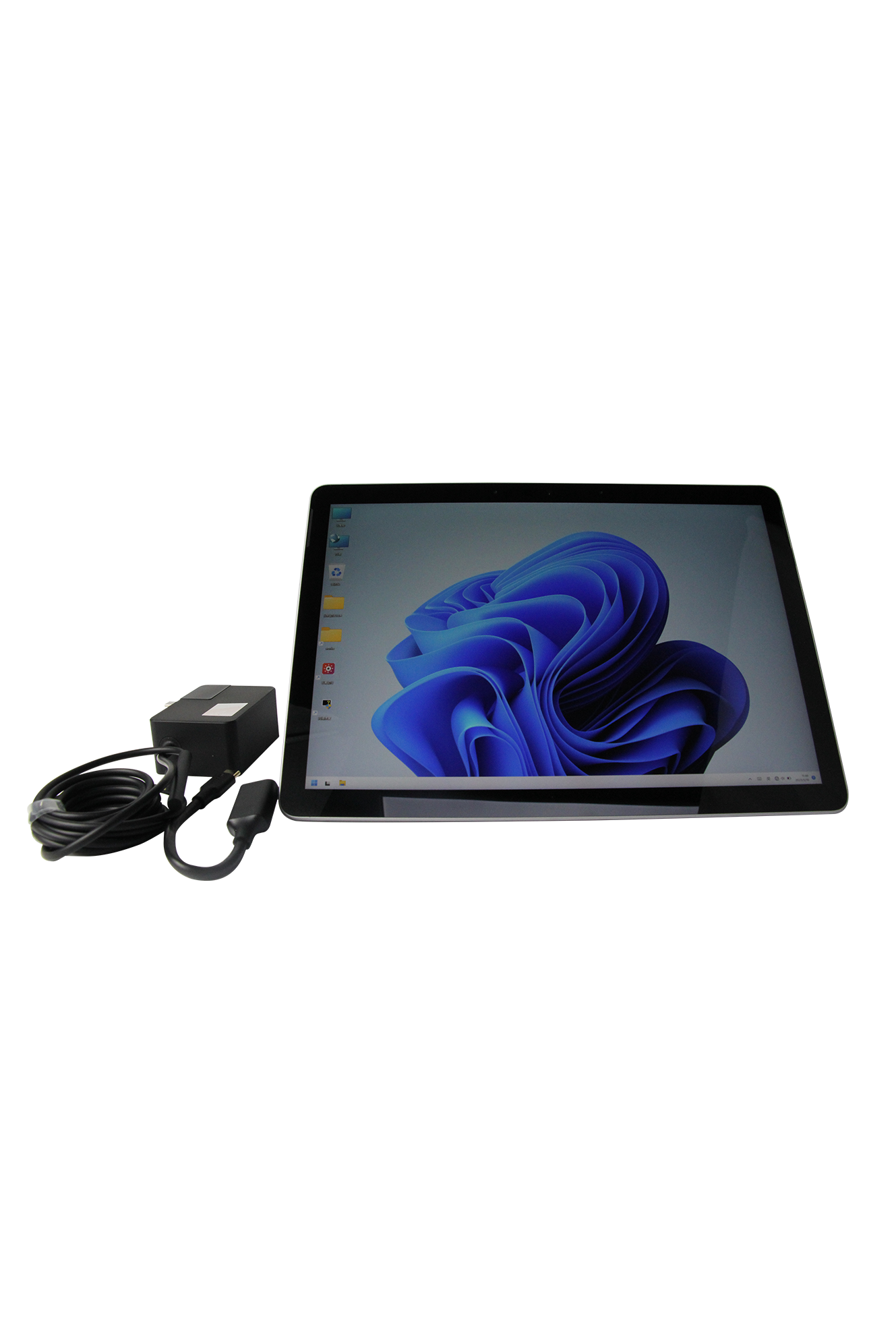

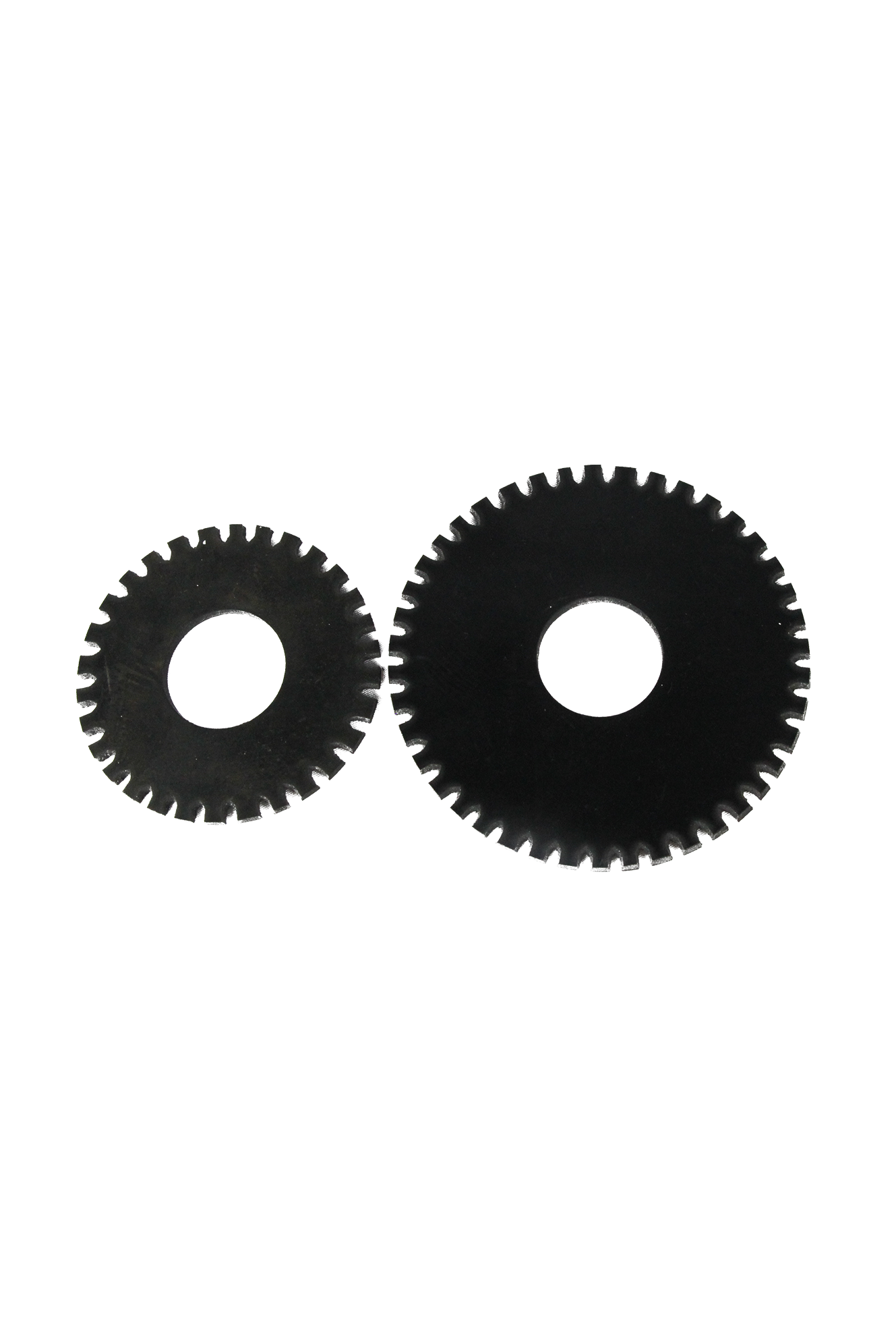

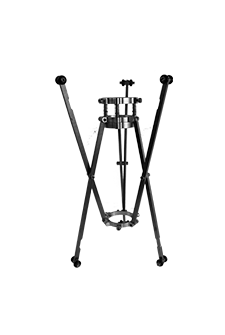

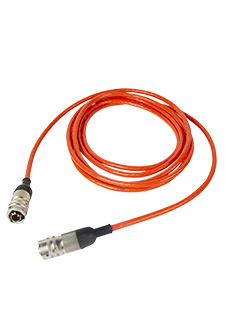

放线滑轮,垂直孔居中片,收放线控制盒,平板电脑,平面探头,摇把,连接线,主机适配器,U盘,仪器箱,钢质推杆(选配),管桩装置(选配),水平孔居中器(选配),推杆连接器(选配),控制盒充电器,三脚架(选配)
YL-IDT(S)多功能智能钻孔电视测试仪

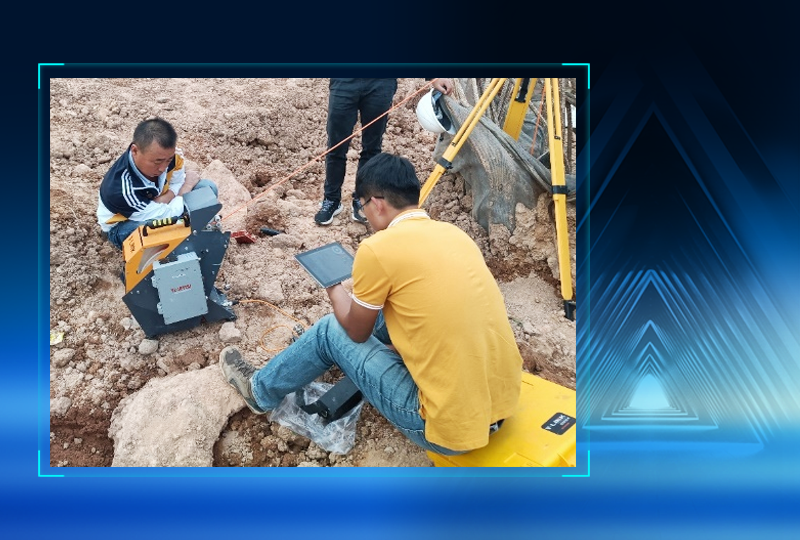

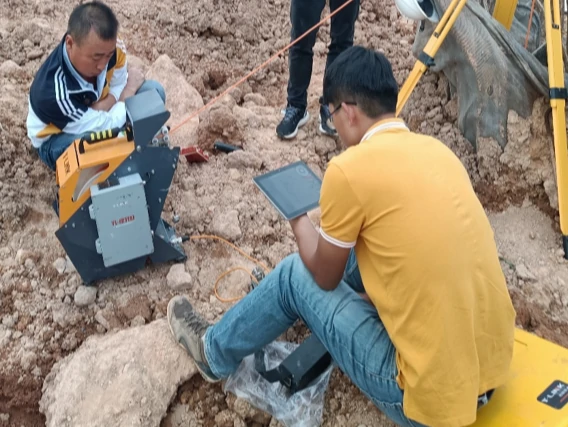

YL-IDT(S) 多功能智能钻孔电视测试仪是一种能直观显示地下孔壁图像的检测设备,它以视觉获取地下信息,具有直观性、真实性、便捷性等优点,广泛应用于地质勘探和工程检测中。
了解详情自动收放线
全自动收放线功能,成像录像轨迹同步实时检测最优速率2m/min左右,最高可达0.1m/s。
了解详情定位准确
深度编码器精度为0.1mm,方位精度可达0.1°。
了解详情全景影像显示
可实时展开、拼接为2D剖面图,并可创建3D(三维立体)管孔壁模型以及二维三维轨迹信息。
了解详情分析软件功能强大
支持数据合并、裁切、角度、距离、产状分析等,支持一键导出Word、Excel报告,图片等。
了解详情

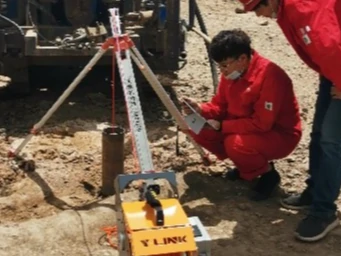

产品用途用于工程水文地质:观测钻孔中地质体的各种特征及细微构造,如地层岩性、岩石结构、断层、裂隙、夹层、岩溶等,编录地质柱状图;
用于矿产地质:观测矿体矿脉厚度、倾向和倾角,钻孔自身的倾向和倾角;
用于煤矿等矿山:观测和定量分析煤层等矿体走向、厚度、倾向、倾角,层内夹矸及与顶板岩层的离层裂缝程度等;
适用于灌注桩取芯、地质钻孔、混凝土钻孔等各类钻孔,可形成数字化钻孔岩芯,永久保存,特别适合于对芯样的图片验证。
符合规范《基桩孔内摄像检测技术规程CECS 253: 2009》
《建筑地基基础检测规范DBJ_T15-60-2019》

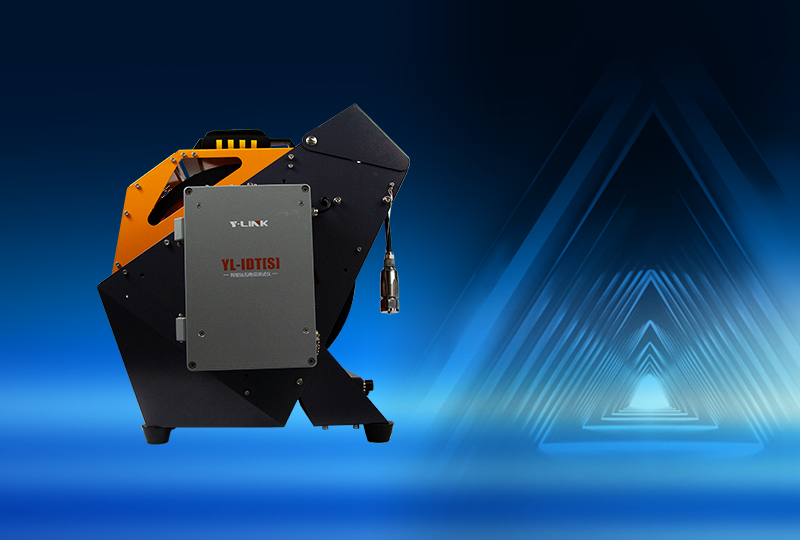

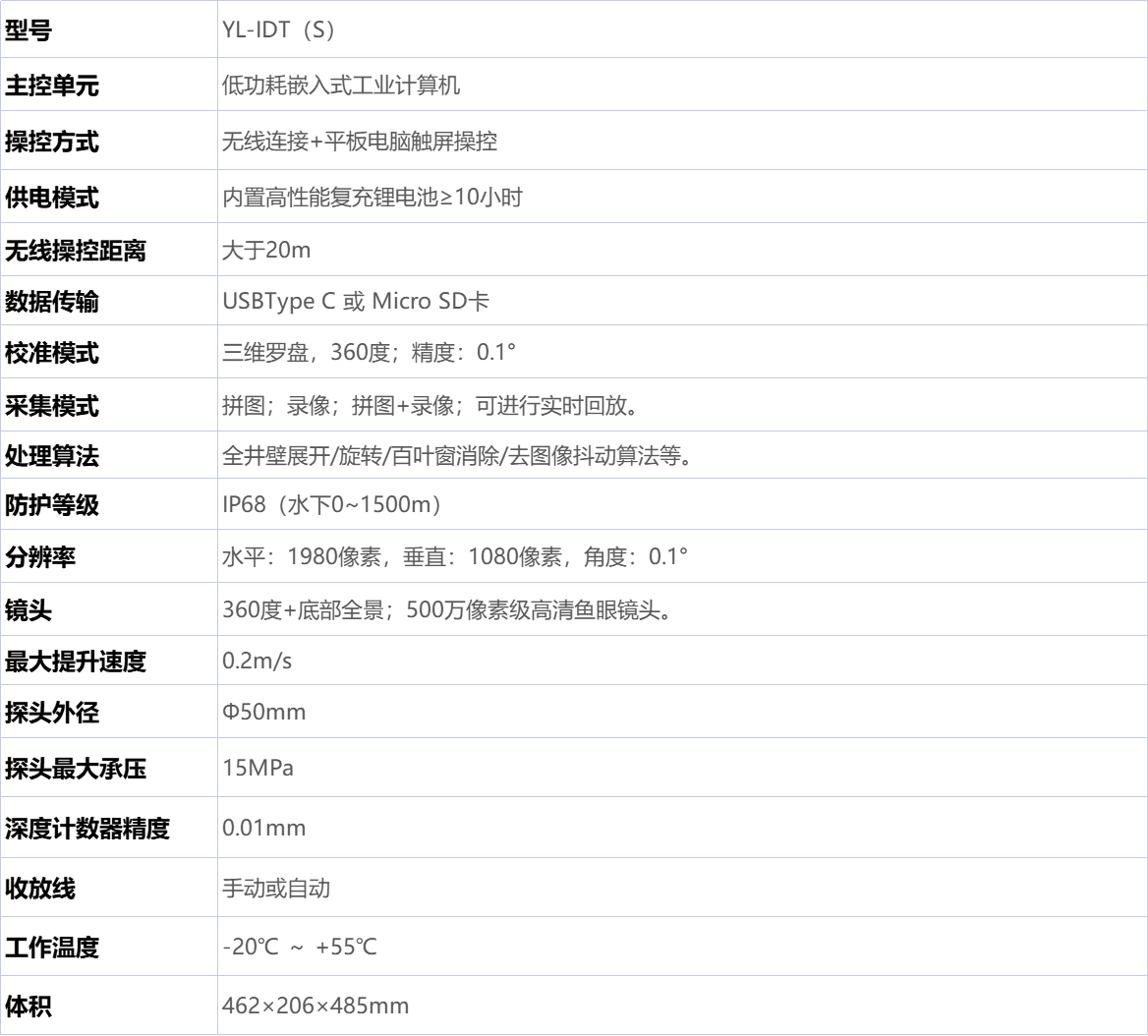

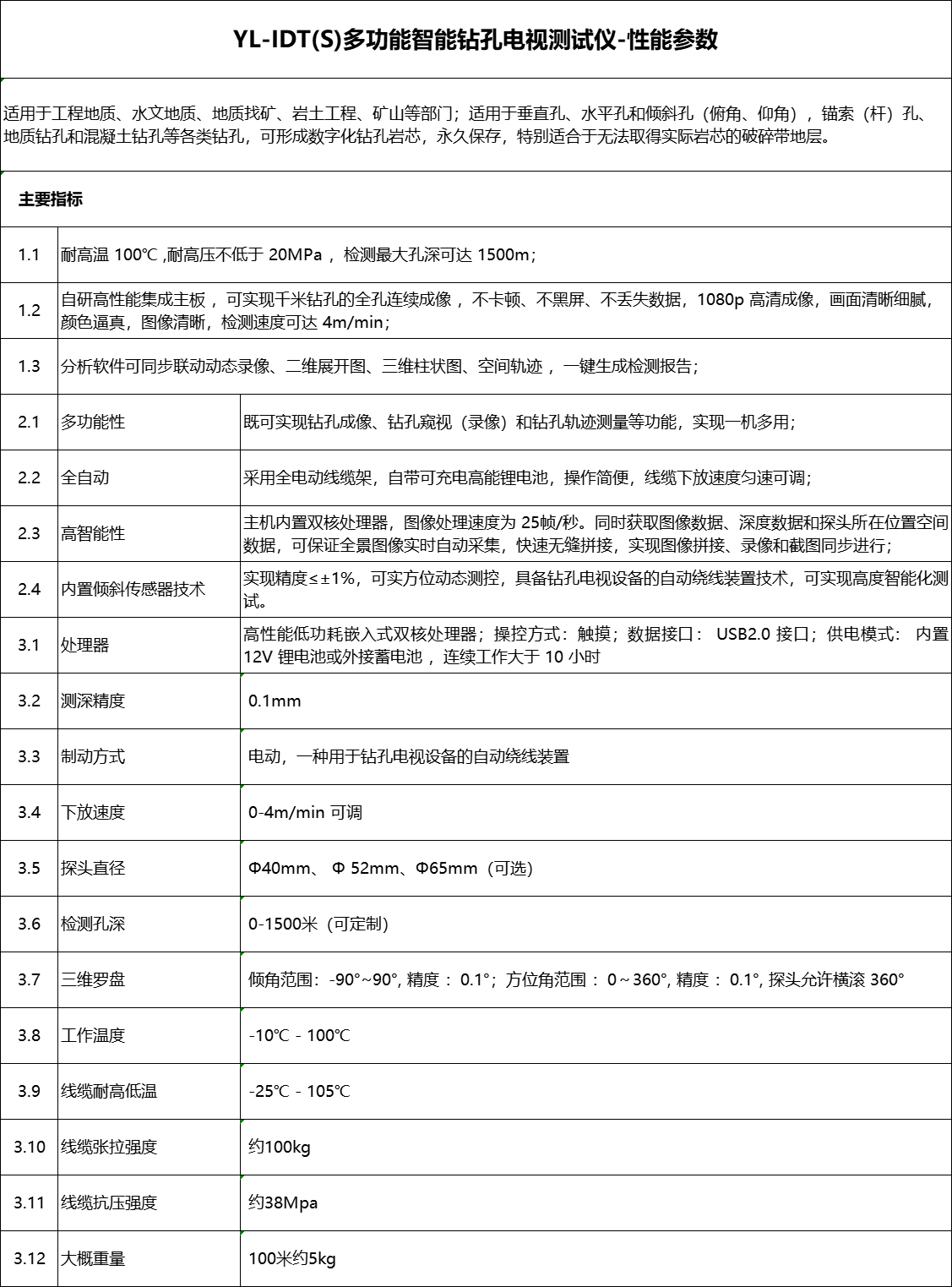

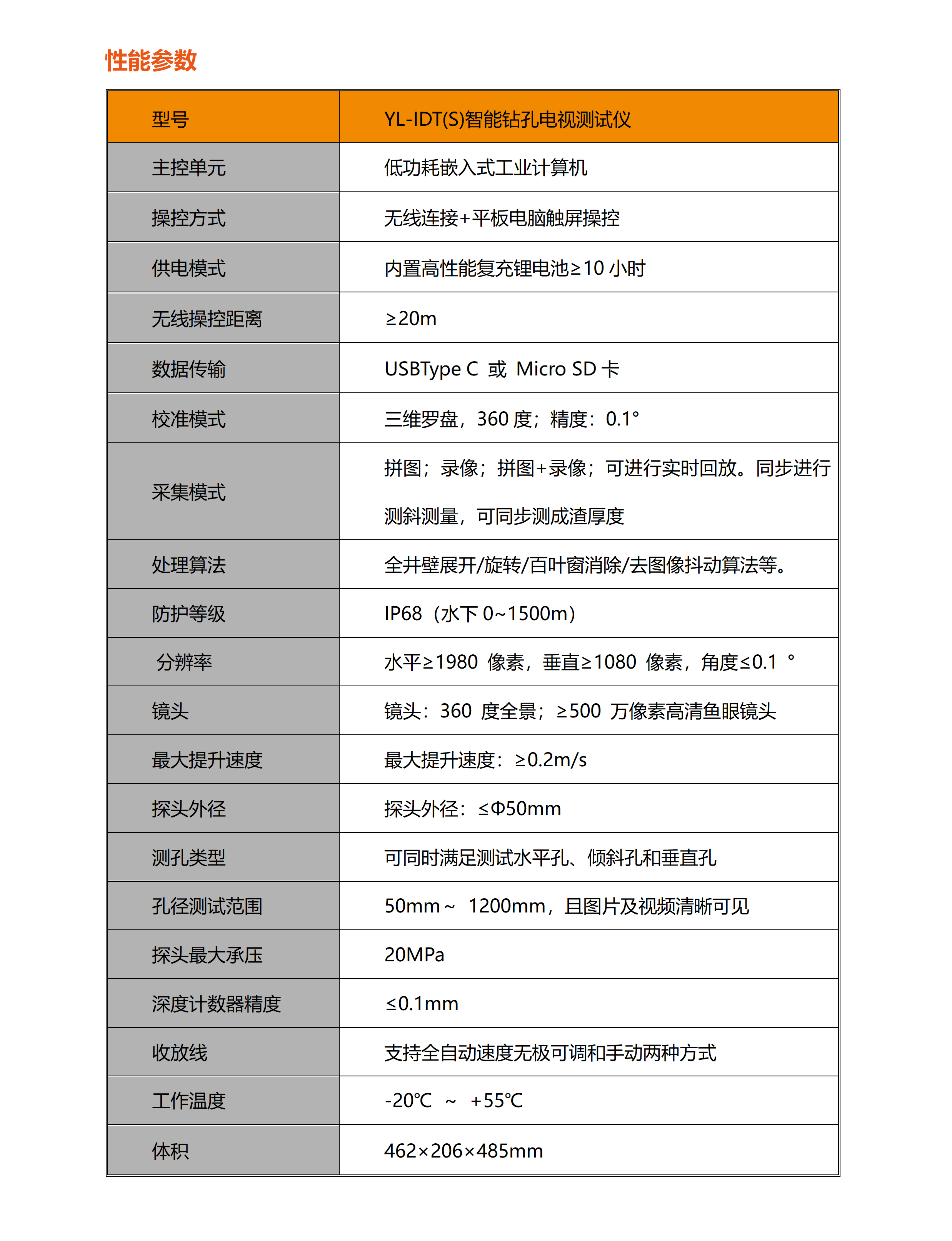

产品特点1.线缆盘与主机合二为一,集成了系统控制、电源管理、深度计米、探头控制、平板通信等功能模块;内置高速DSP内核,无需外接电源和电脑即能完成孔内实时图像采集和处理,数据自动接收和保存。
2. 采用特殊光学成像技术,可对各类水平或垂直的管孔、钻井壁进行360度全方位观测。
3. 录制全景影像的过程中可实时展开、拼接为2D剖面图,并可创建3D(三维立体)管孔壁模型。在2D剖面图上轻点鼠标,执行可自动量化的产状分析后,可直接输出检测报告。
4.用途广泛,不仅适用于浅孔的检测,如抽芯桩钻孔、混凝土浇筑质量检测孔、大坝质量检测孔、大坝裂缝、渗漏检测孔、灌浆孔,而且还适用于水下建筑物检测。
5. 同步可进行钻孔轨迹测试,管桩装置配备6组滑轮,减小摩擦,滑轮可替换;管桩支架可适配80mm-600mm取芯孔、管桩。

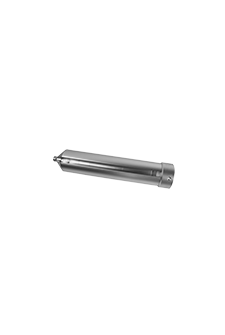

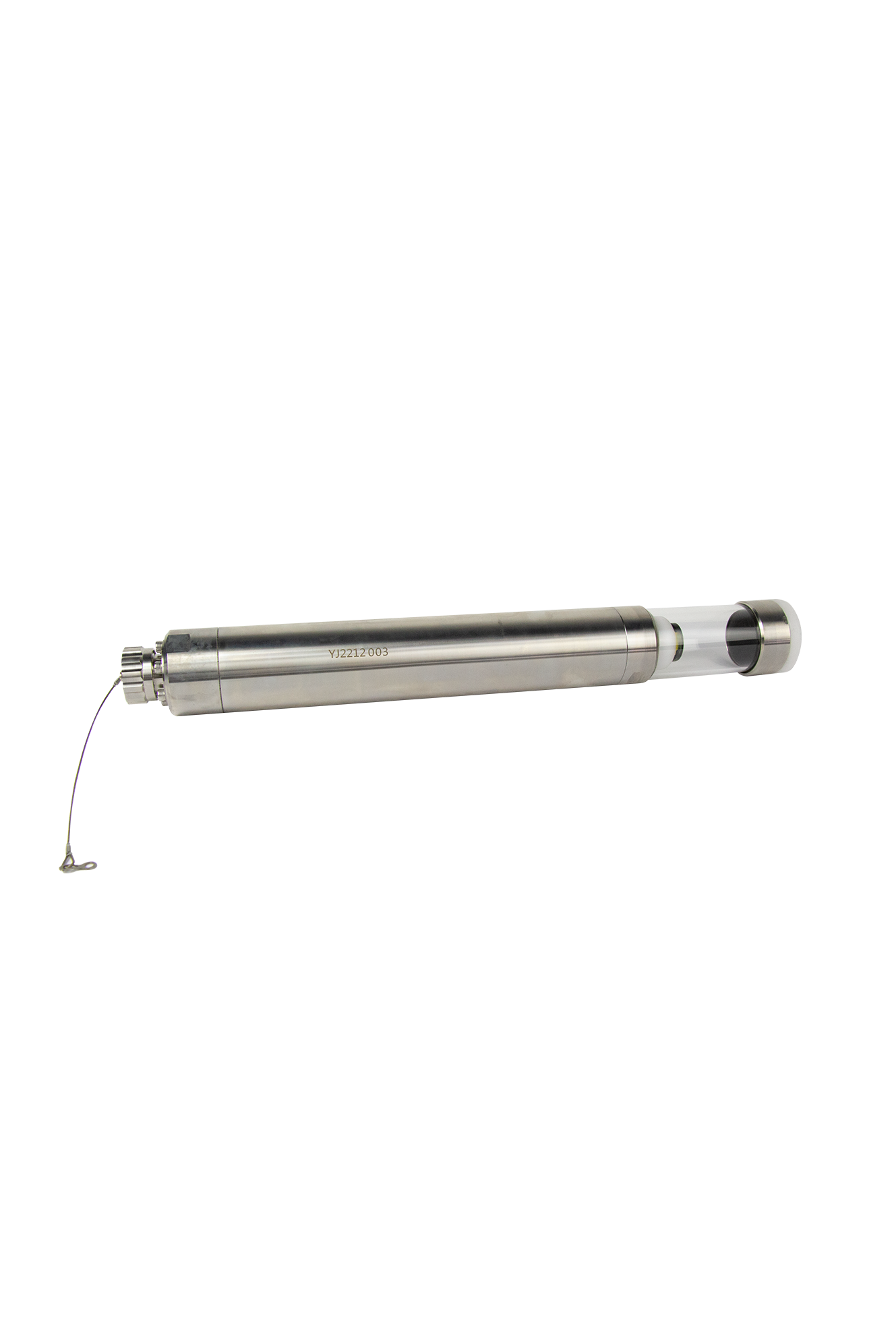

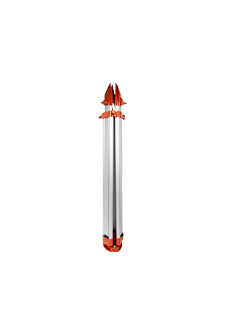

6. 平面探头采用不锈钢外壳,钢化光学玻璃探头罩,光亮LED光源,高品质摄像传感器,保证成像效果;全景探头采用不锈钢外壳,LED光源,最大功率30W,色温5500k,可查看钻孔底部环境。

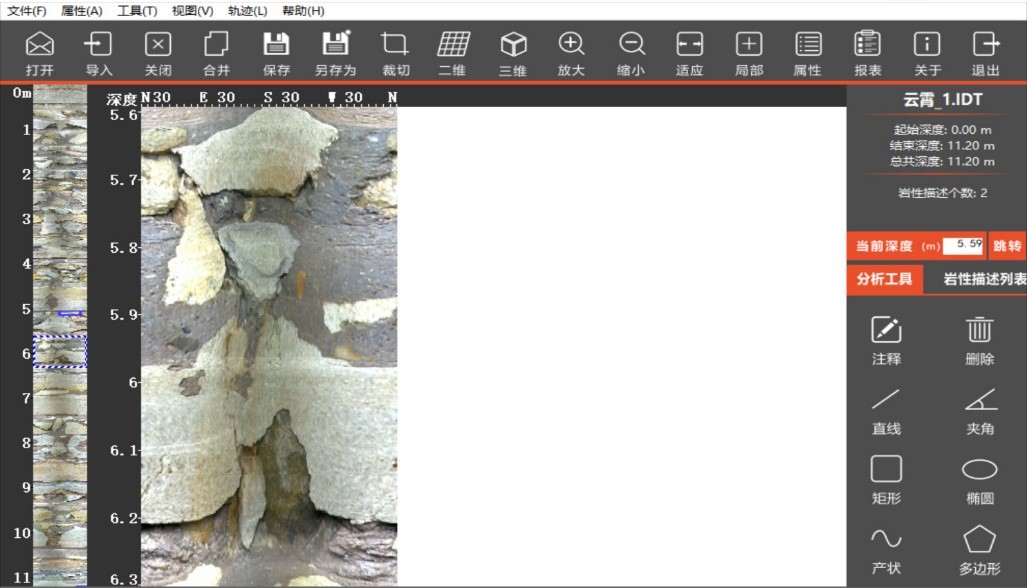

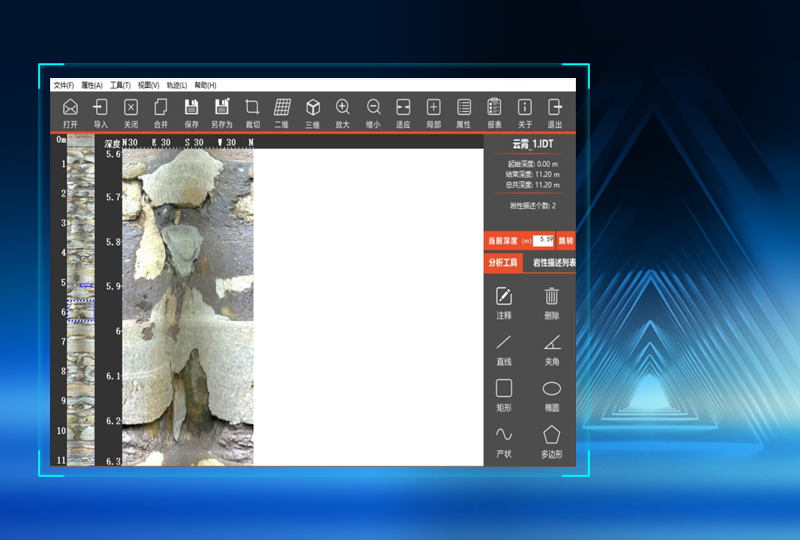

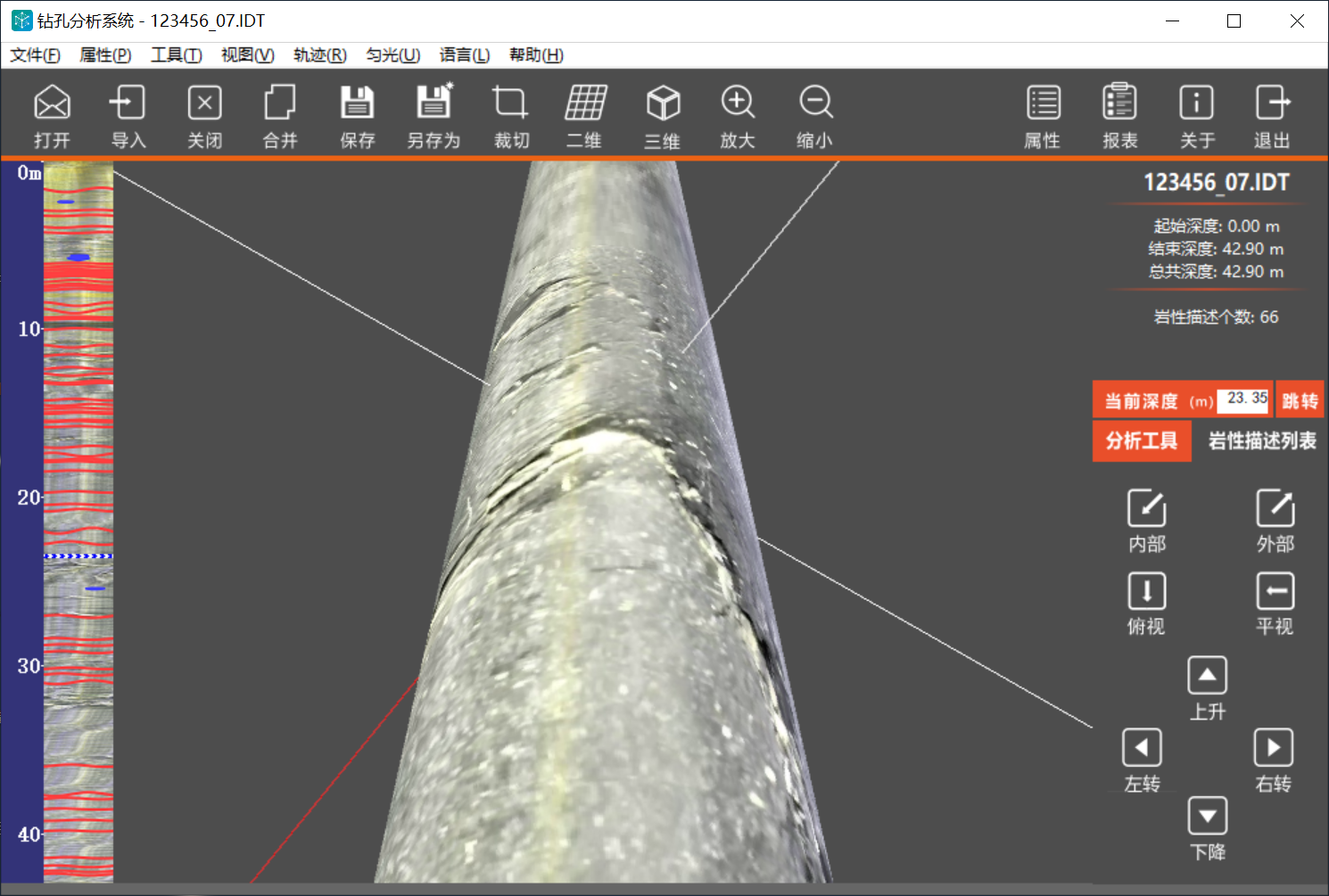

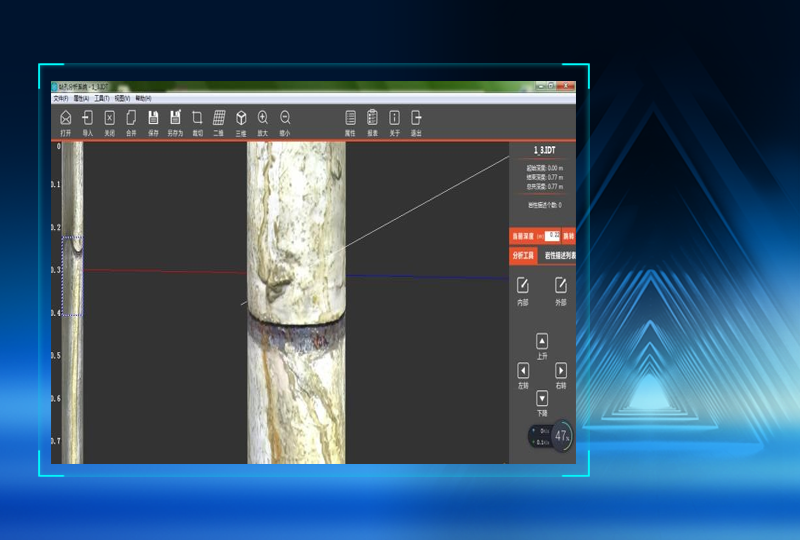

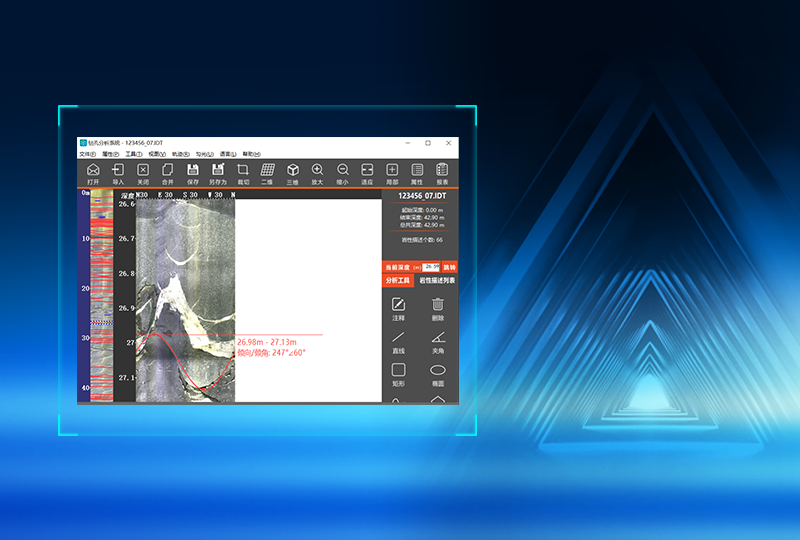

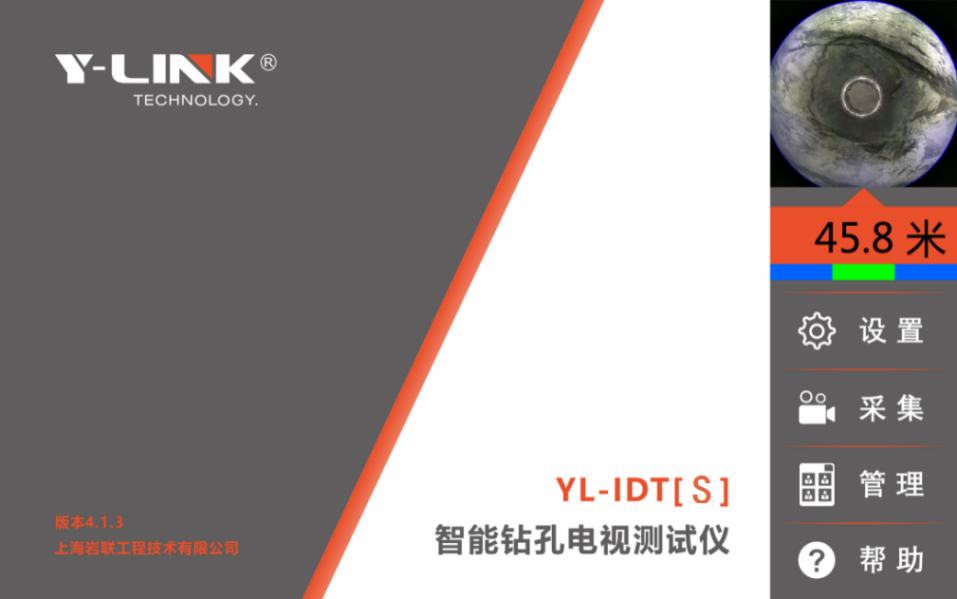

软件界面
软件特点1. 浏览方便,可以瞬间打开任意深度的数据文件,无须缓冲,可以即时定位浏览到任意深度的平面展开图和柱状图,也可虚拟整个或部分岩心图。支持局部和整体缩放,使用鼠标轻松操作。
2. 分析功能强大,能对井壁产状进行实时测量及编辑描述,支持裂缝、夹角、多边形、圆型、产状等多种岩性分析。
3. 直接进行岩芯描述:展开图上可直接进行岩芯描述,裂缝的倾向、倾角和宽度可直接自动计算提取,宽度精度可达0.1mm,方位角度可达0.1度。
4. 强大的三维处理能力,使用微软DirectX 3D编程实现三维岩芯的重建以及产状标注,支持孔内外360度查看,能自动还原岩石在现实世界中的真实状态。

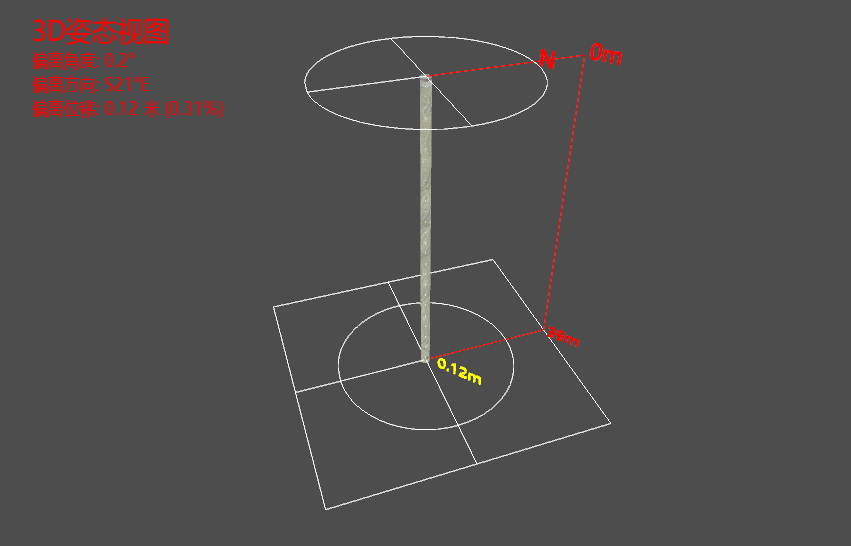

5. 可实现轨迹侧视、俯视、三维展示,偏移角度、偏移方向、偏移位移显示。
6. 可导出图片、Excel表格和Word报表多种格式的报告。
7. 支持数据裁切和合并功能,可以灵活编辑已有数据,对分段测量的钻孔数据进行完整拼合。
