攻克复杂地层：【声波测井】技术应用案例详解

发表日期：2026/01/09

一、产品概述

YL-SLT 声波测井仪，是专为工程地质勘察与岩体质量评价设计的精密物探设备。它通过向钻孔中发射声波信号，并接收来自孔壁岩体的响应，从而在不扰动岩体的前提下，快速获取钻孔柱状剖面上岩体的物理力学信息。

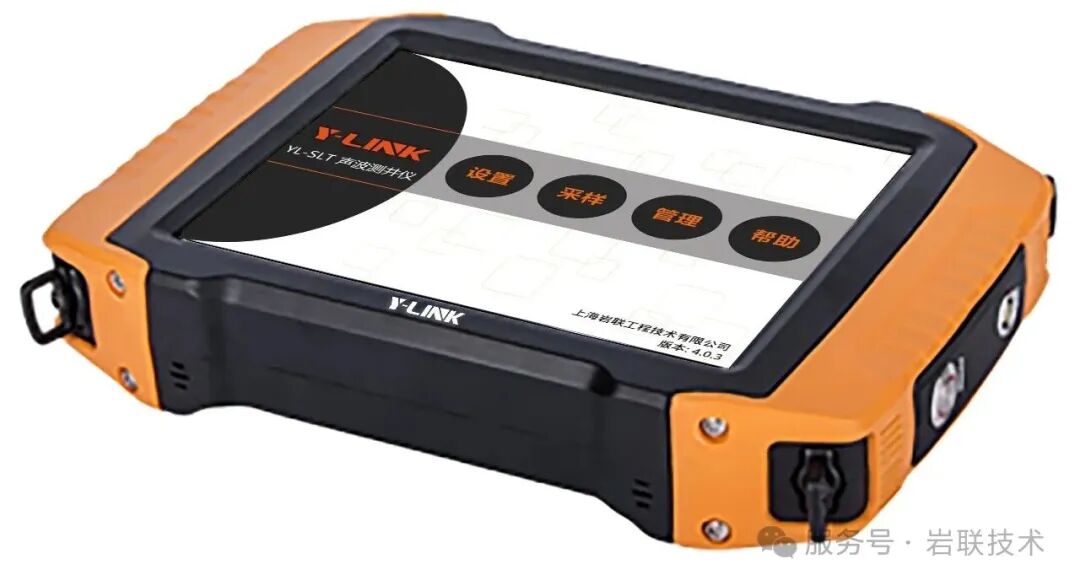

YL-SLT 声波测井仪

探头、连接线

二、原理介绍

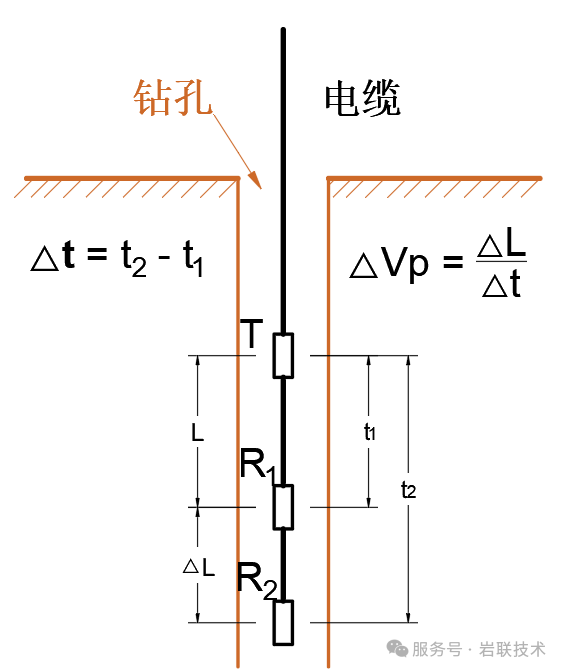

当一发双收换能器置于岩体或者混凝土钻孔的中心，发射换能器T辐射的声波，满足入射角等于第一临界角的声线，在岩体或者混凝土孔壁的声波折射角将等于90°，即声波沿着钻孔壁滑行，然后又分别折射回孔中，由接收换能器R1和R2分别接收（所以可称其为折射波法）。

于是可有： Δt=t2-t1 ， ΔVp=ΔL/Δt

其中，t2为T传播到R2的声波传播时间；

t1为T传播到R1的声波传播时间；

Vp为孔壁介质的声速。

三、应用范围

岩体因施工引起的岩体松动圈范围检测
岩体灌浆补强效果检测
岩体断层破碎带检测
岩体风化壳的检测与评定

四、检测流程

1. 现场准备

① 钻孔要求：测试应在无套管的裸孔中进行，钻孔应尽量垂直，孔壁完整；

② 耦合介质：钻孔内必须注满清水或泥浆作为声波耦合剂，对于上倾孔或漏水孔，需采取有效的供/止水措施；

③ 设备检查：连接一发双收声波探头、检查设备电量与工作状态。

2. 数据采集

① 参数设置：根据孔深及信号合理设置移距及增益；

② 现场采集：将探头匀速下放至孔底，然后从孔底开始，以设定点距匀速向上提升探头。提升过程中，在每一个深度点采集并存储声波波形数据；

③ 质量监控：现场实时观察波形是否清晰、首波起跳是否尖锐，确保数据可靠。

3. 数据处理

① 波速计算：人工精确读取每个测点波形的首波到达时间（声时），并根据探头间距计算各深度点的岩体波速（Vp）；

② 结果生成：绘制波速（Vp）-深度（H）曲线图，结合钻孔地质编录，对岩体进行分层、划分软弱带、评价完整性，并生成正式的测试分析报告。

五、工程案例

案例一甘肃玉门地质勘查

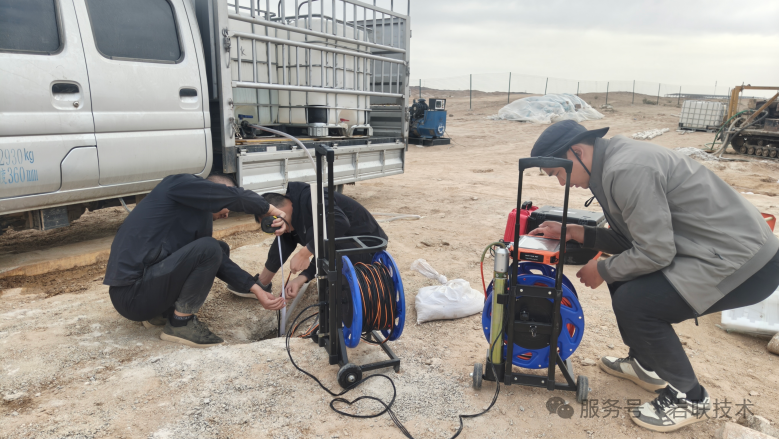

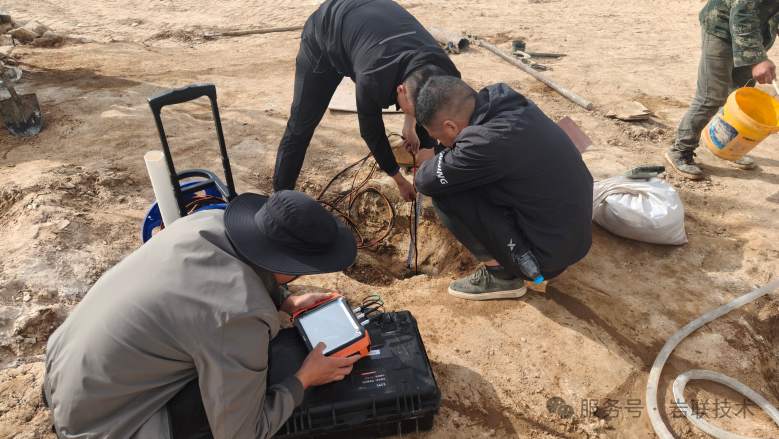

项目情况

玉门戈壁滩的地质骨架由祁连山构造运动塑造，叠加极端气候下的风蚀、水蚀作用，形成丹霞、峡谷、冲积扇等多元地貌；其地下蕴藏石油与古生物化石，地表则通过光伏工程与生态修复实现资源利用与沙害治理的平衡。

孔深：12m；孔位布置：垂直孔；孔径：75mm。

检测依据

（1）《GF03-工程岩体分级标准GB50218-94》

（2）《水利水电工程岩石试验规程SL/T 264-2020》

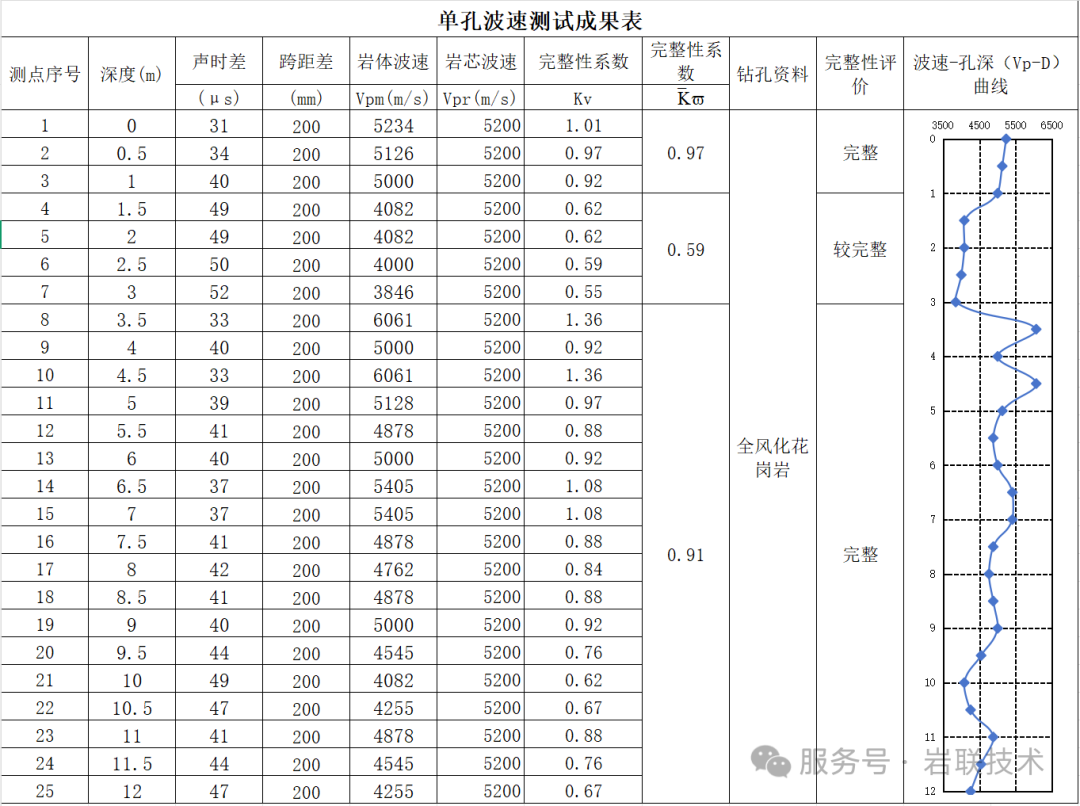

检测结果查看与分析

结合取芯情况及检测结果，该孔地层在1-3m位置处，波速差起伏较大，深度-波速图存在拐点，该处岩层存在不完整情况。

案例二大连某港口地质勘查

项目情况

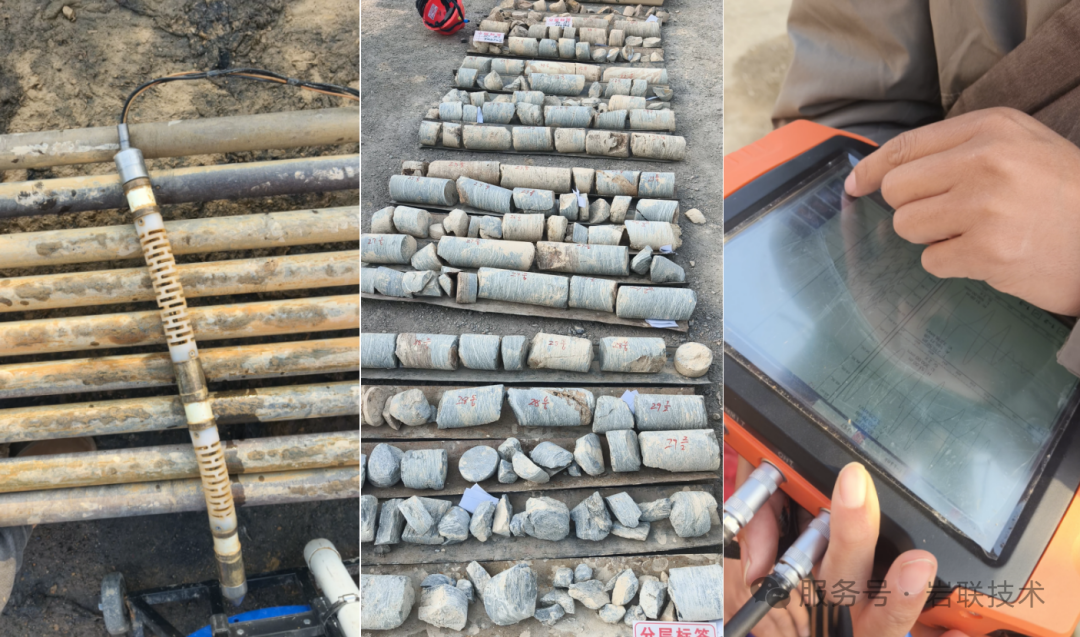

项目现场为大连某港口产业园区附近，钻孔为勘察使用，需进行钻孔电视和声波测井综合评估岩层信息，为后续地下盾构作业提供依据。从钻芯样品来看，多为中风化板岩。

孔深：55m；孔位布置：垂直孔；孔径：110mm。

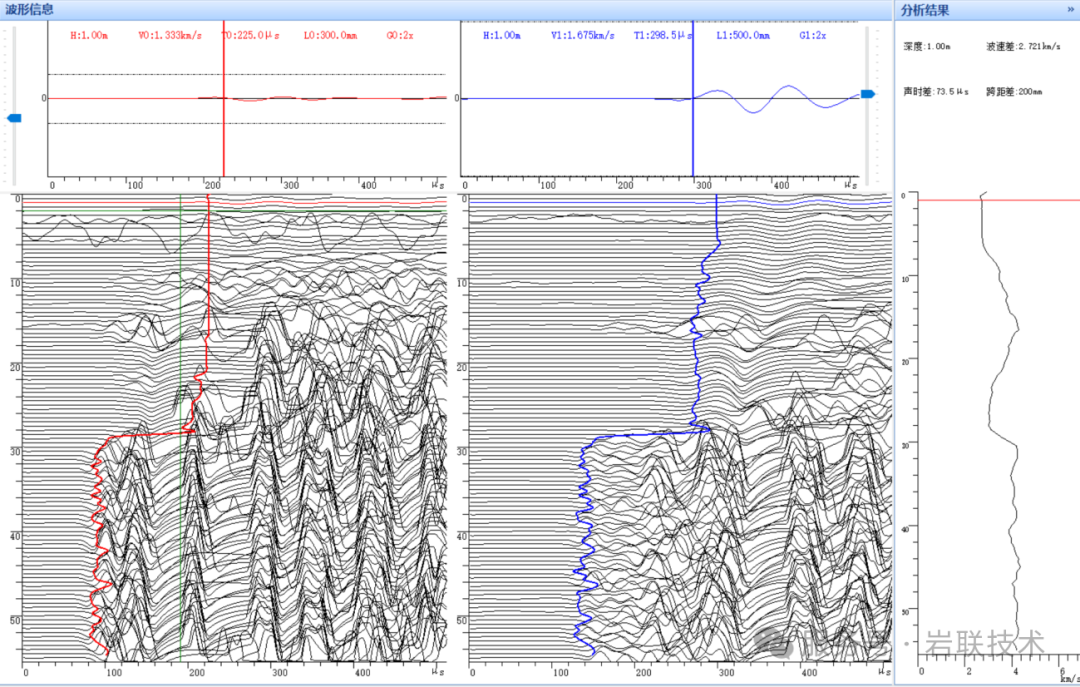

检测结果查看与分析：

因孔内水位较低，可见波形在深度28m往上信号较差（无水耦合，波形无法接收，非地质原因）。故有效数据为28-55m。波形重复性较好，声时差无明显波动，故波速差几乎无变化，岩层完整性较好与取芯样本基本重合。
