产品概况

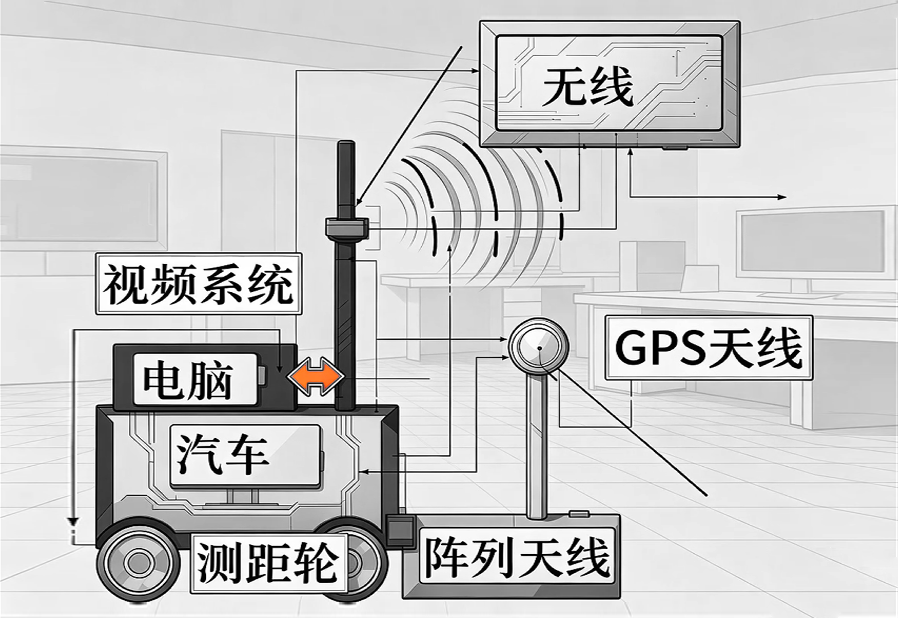

三维阵列雷达技术是近年来发展起来的一项新技术，三维阵列雷达数据采集系统包括雷达阵列天线（集成主机）、GPS精确定位系统、控制中心、工程车等，将三维探地雷达图像、图像坐标位置、标记等多种数据信息同步采集，融入到数据中。

该系统可对城市道路进行地毯式、全覆盖普查探测，采用这种全新的数据采集模式，物探技术人员通过不同方向的雷达图像“切片”，判断分析每个地下异常的位置、形态以及危害程度，并可对此提出相关建议。

 原理介绍

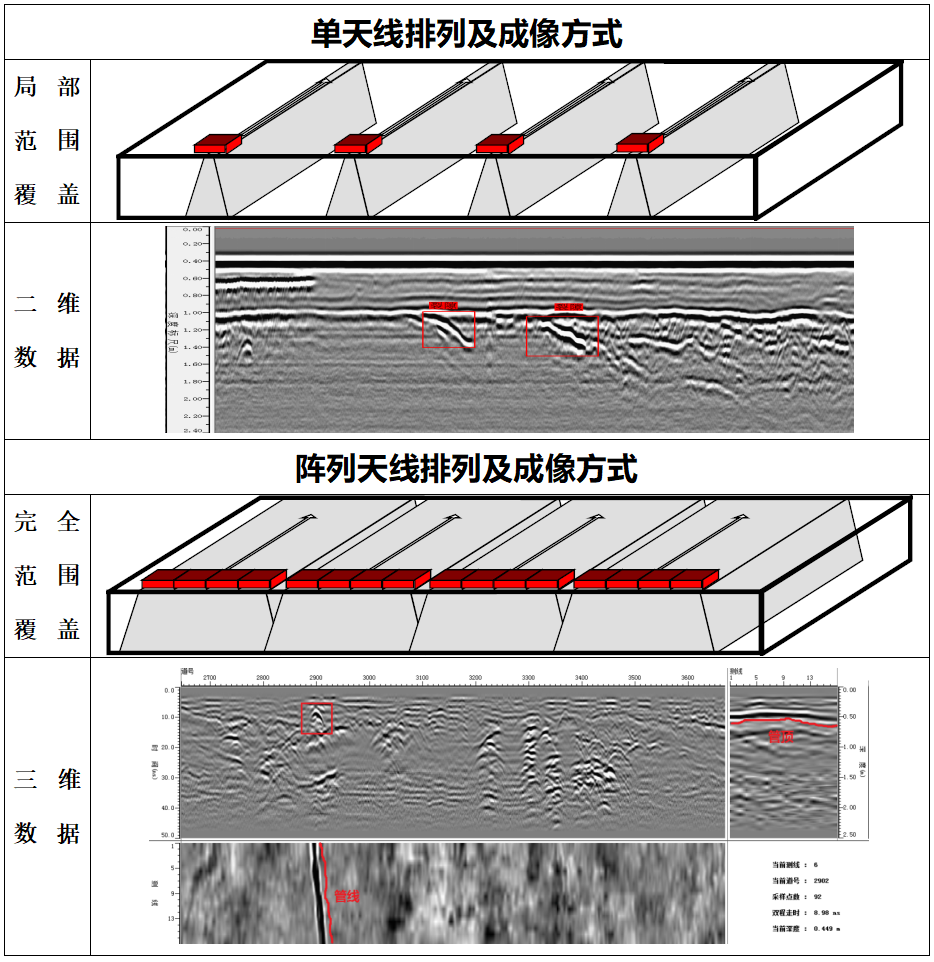

三维阵列探地雷达的核心工作原理，是在垂直于设备前进方向上等间距并排布设多组独立的收发天线单元，构成横向密集采样阵列。

在设备沿测线匀速移动过程中，所有通道同步触发采集地下介质的电磁波反射回波，单次行进即可完成一条宽带区域的面状采样，形成“前进方向（测线方向）+横向（阵列排布方向）+深度方向”的三维数据立方体；弥补了传统单通道雷达仅能获取单线二维剖面、无法判断目标横向延展、人工拼接测线效率低且误差大的不足。

 应用领域

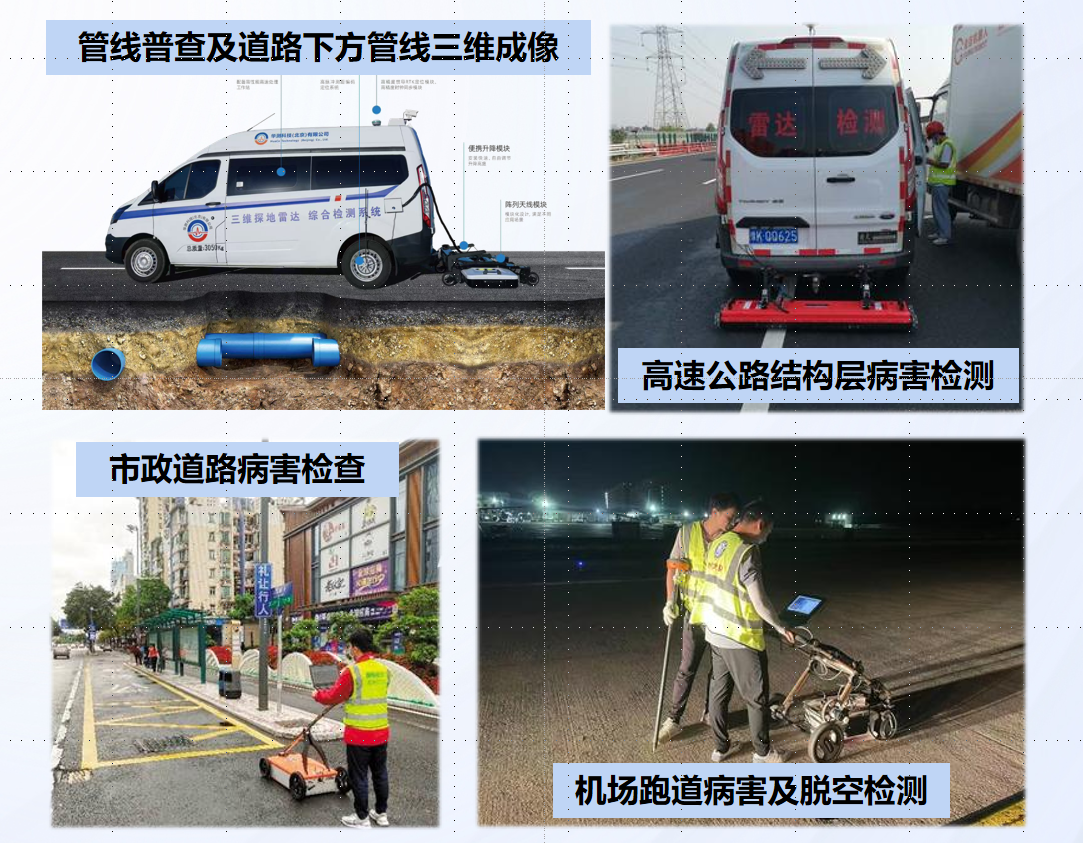

三维阵列雷达技术可应用于以下场景：

· 机场跑道检测 ：机场跑道病害及脱空检测、跑道质量检测及评估；

· 高速公路检测 ：高速公路结构层病害检测，路基状况检测及调查；

· 市政道路检测 ：道路病害检测，道路空洞、脱空等检测成像；

· 管线探测 ：管线普查及道路下方管线三维成像。

 产品特点

· 全覆盖探测 ：对设备物理宽度进行全覆盖探测，不留缝隙；

· 探测速度快 ：高效率，探测速度快，数据采集效率高，剖面数据一致性好，间隔均匀；

· 直接成像 ：直接进行三维成像，结果三维、直观，结果判读准确；

· 安装简单 ：安装方式简单、设备一体化集成化高；主控与天线阵列一体化设计，体积小、重量轻、功耗低；安装结构简单，可快速安装拆卸；

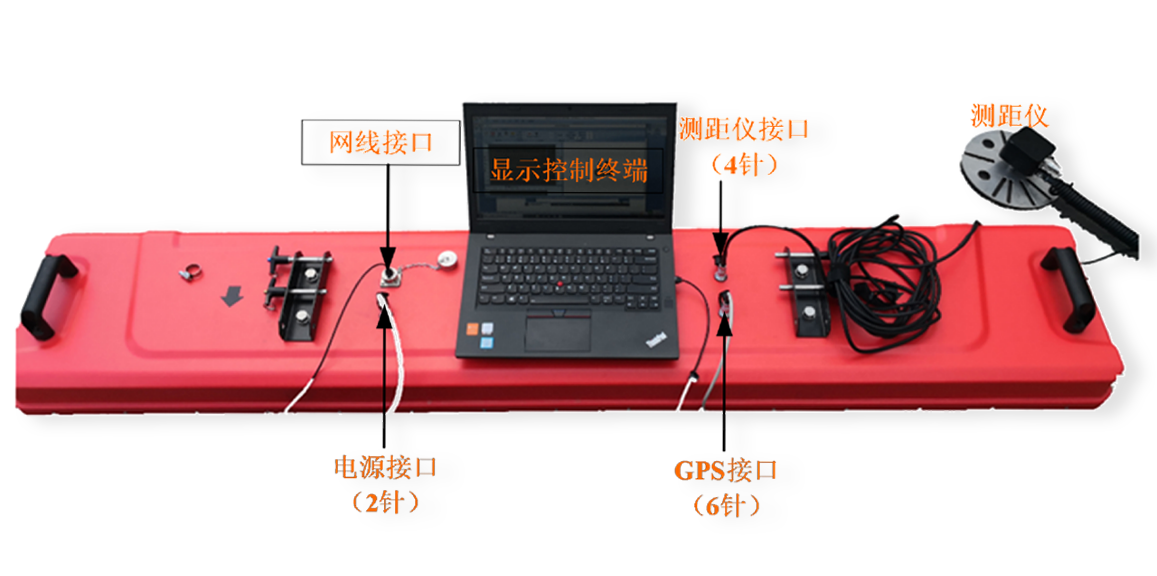

· 外部接口简单 ：

管线普查及道路下方管线三维成像。仅有WLAN接口、供电接口、GPS接口和测距接口，上位机仅为笔记本电脑，使用方便，线缆少；

· 天线密度大 ：MIMO阵列天线设计，天线密度大；与多通道雷达相比实现了大数据，支持实时三维成像，方便结果判读。

 案例展示

项目情况 ：

某园区路面排查，针对三维阵列雷达的理论讲解及实操环节展示。

测线布置 ：

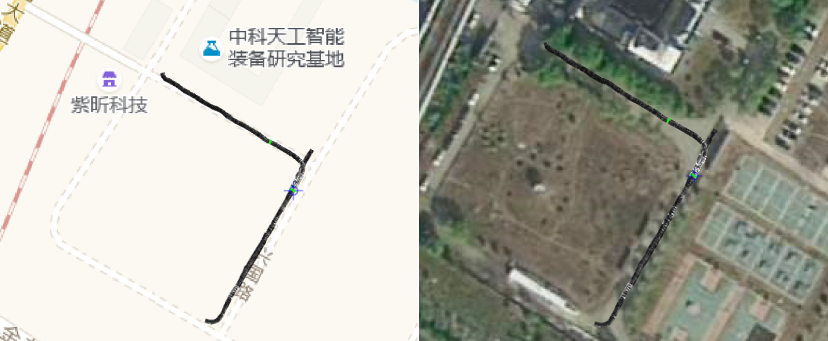

本次三维阵列雷达测试测线沿园区内部现有道路布设，整体呈“L”形正交布设，共包含 2 条连续主测线，全程沿车道中心线行进，具体布置如上图。

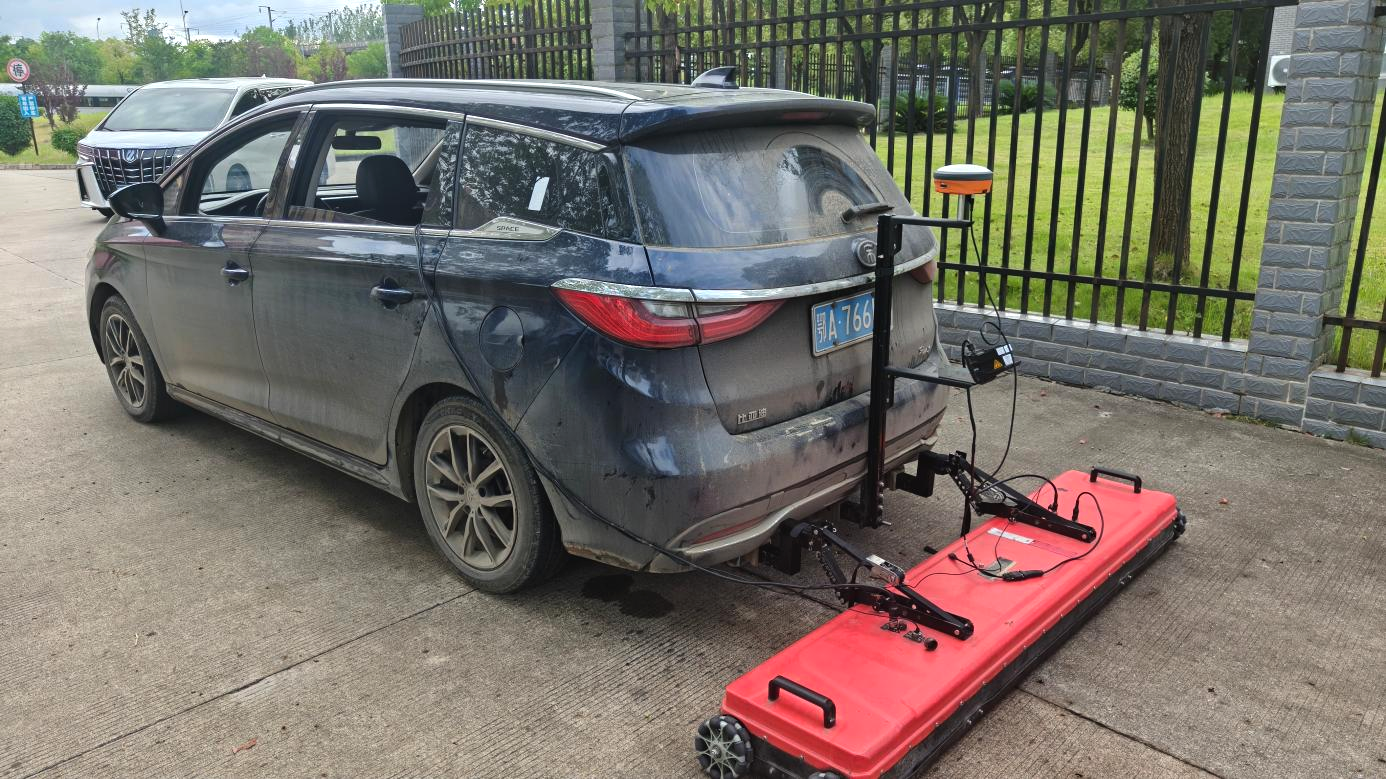

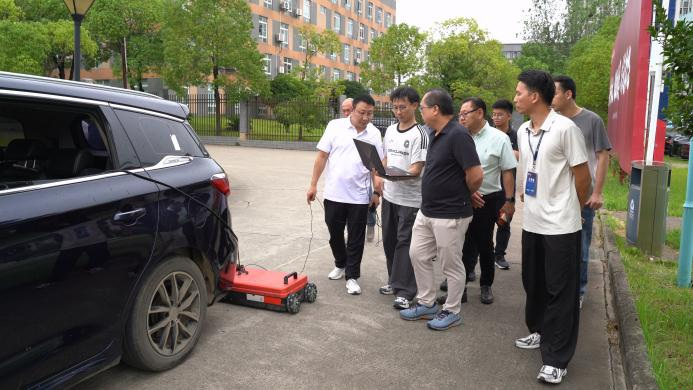

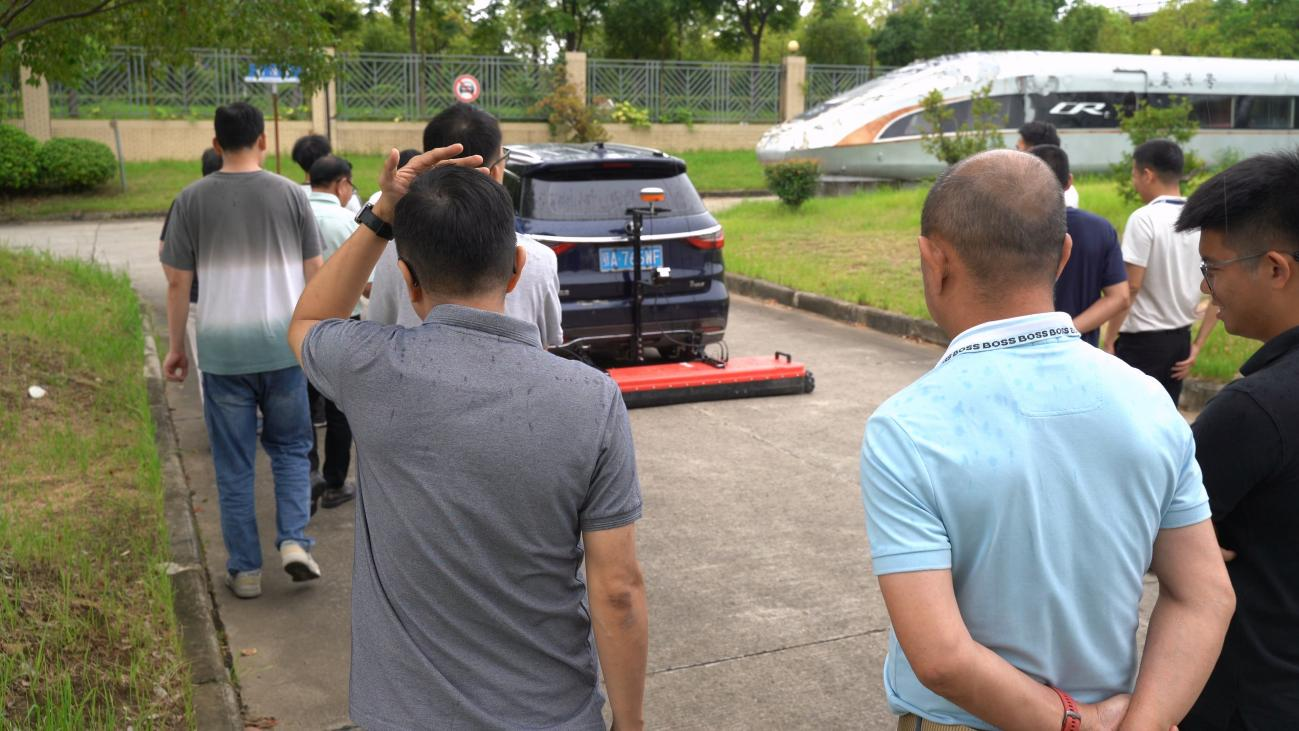

现场照片 ：

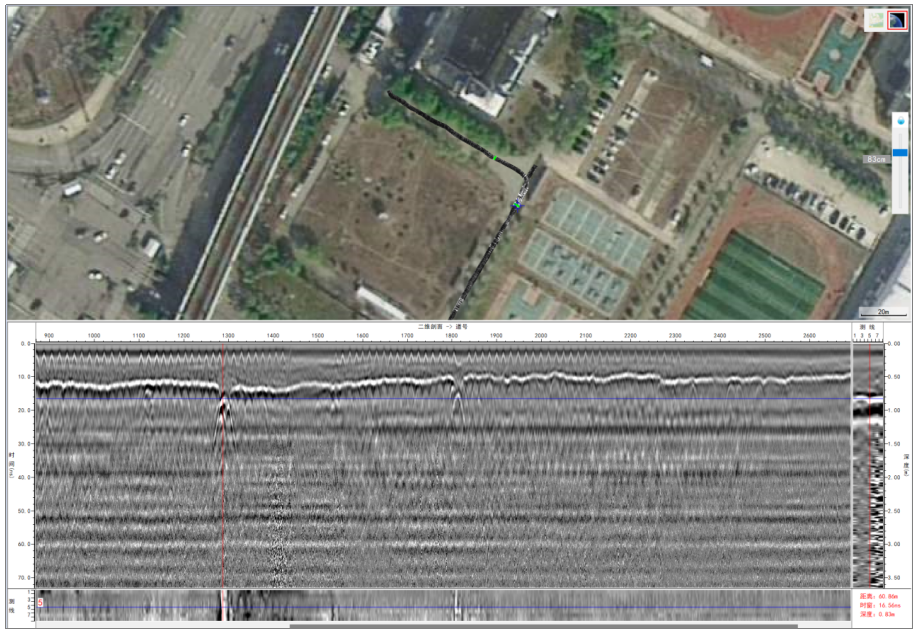

效果展示 ：

结论分析 ：

本次检测路段道路结构层完整连续，面层钢筋网布设规范，水稳层与路基土的分界面清晰，所测路面埋深70cm处存在两根横向布设的排水管道，3.5m深度范围内未发现脱空、空洞、土体疏松等隐蔽性病害，道路整体结构状态良好。
