• YL-SDT(BS) 超声波成孔成槽质量检测仪
    YL-SDT(BS) 超声波成孔成槽质量检测仪，是上海岩联工程技术有限公司研制的高性能检测仪器。仪器系统数字化承载，设备自动化链接，通过WIFI网络实现主控与绞车部分无线连接，整个测试过程和探头升降系统完全实现软件自动化控制
    了解详情
  • 干湿两用  自适应性强
    针对工程现场干孔和湿孔两种测试环境，形成更安全、更可靠、更稳定的解决方案。
    了解详情
  • 无线操控  稳定性能高
    无线互联通讯，稳定距离大于50m，通过双钢丝绳及导向架支撑，使探头在检测时确保稳定性和精准性。
    了解详情
  • 三维成图  立体易分析
    实现全数字化，分析采集软件、采集波形实测数据和测试结果实现数字化显示，可生成三维效果图，准确直观，易于查看分析。
    了解详情
  • 不惧干扰  一键自收发
    超声探头盲区小，功率大，适应能力强，通过探头尺寸及位置设计，采用4个自发自收换。
    了解详情
产品用途
钻孔灌注桩成孔孔径、垂直度、垮塌扩缩径位置和倾斜方位检测
地下连续墙槽宽、垂直度、垮塌扩缩径位置和倾斜方位检测测
符合规范
《公路工程基桩检测技术规程》（JTG∕T 3512-2020）
《公路桥涵施工技术规范》（JTG T F50-2011）
《建筑桩基技术规范》（JGJ94-2008）
江苏《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》（DB32T 4115-2021）
天津《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》（J10497-200）
产品特点
1. 全主控与绞车，无线操控，稳定距离大于30m，向导式操作流程，使用更便捷。

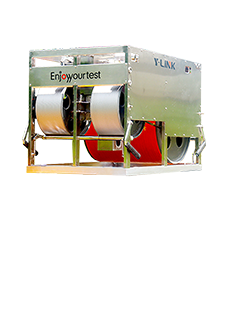

2. 升级版高强度铝合金绞车，扎实耐用；
3.强弱电分离，增强系统稳定性。探头通过高能可充电锂电池供电，数控绞车通过AC220V供电，交流供电具有完善的交流稳压和保护设计，输入电压在AC160V~250V波动均可正常工作；
4. 整套系统实现全数字化。整个测试过程和探头升降系统完全实现软件自动控制，实测数据和测试结果实现数字化显示、存储和打印输出
5.现场直接打印输出。电脑可与多种型号的激光打印机直连，实现现场结果打印输出；
6.中断续测功能。电脑通过高能锂电池供电，当AC220V电力中断时主机不受影响，通电后可继续往下测试，保证测试数据不丢失；
7. 系统电磁兼容性好。整套系统充分考虑现场复杂的电磁环境，从电源供应到信号处理等各个环节均做了冗余性设计和独特的信号处理，确保系统稳定可靠和测试结果准确；
8. 探头升降系统同步协调，稳定性好。探头升降系统的信号电缆与双承重钢丝绳独立设计，同步工作，保证探头运行过程平稳，不旋转，不打搅。上限位器保证钢丝绳提升至顶不拉断，下限位器保证探头下放至孔底不缠绕；
9. 超声探头盲区小，功率大，四个通道信号各自独立设置，适应能力强。探头对应的孔径检测范围280mm～7200mm。最大泥浆比重可达13KN/m3，适合几乎所有工程成孔成槽的检测；
10. 系统具有波速标定功能。根据孔口孔径值或槽口宽度值，自动对测试系统声速进行标定，保证测试结果准确可靠。

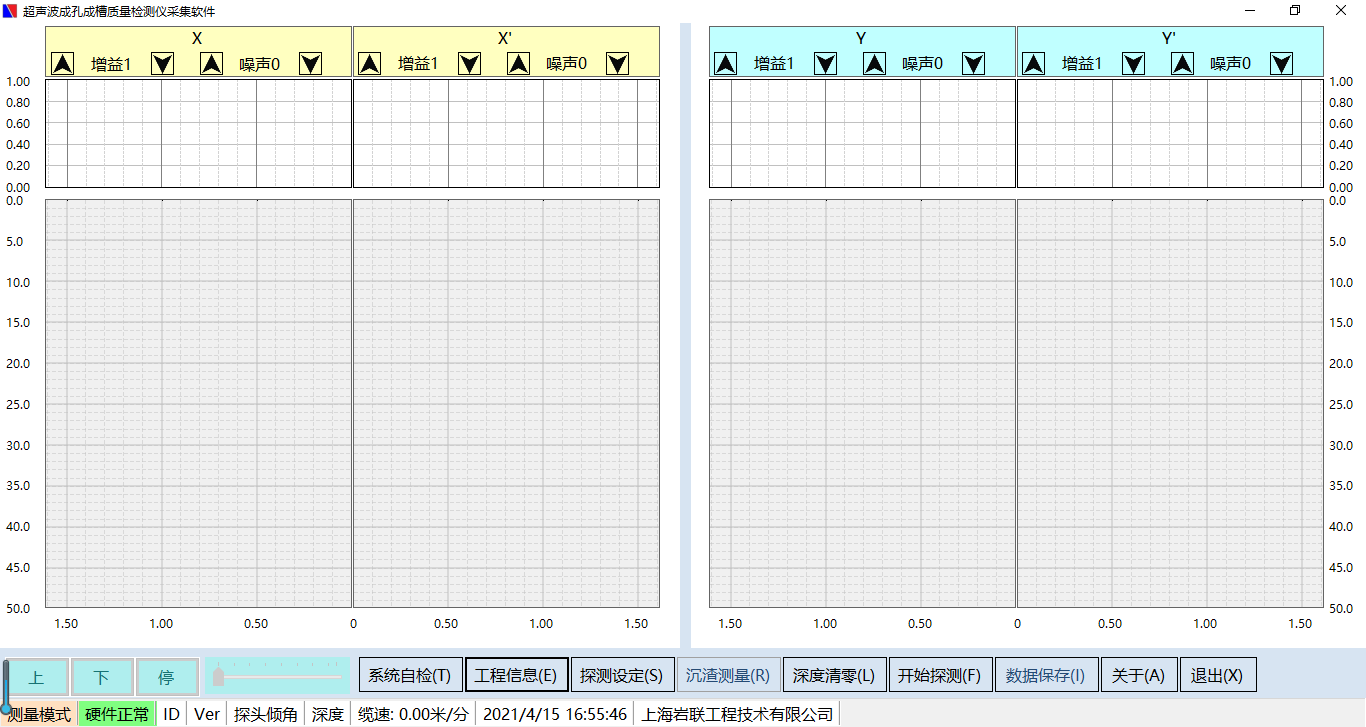

软件界面
软件特点
1. 界面简洁友好，操作简单易上手；

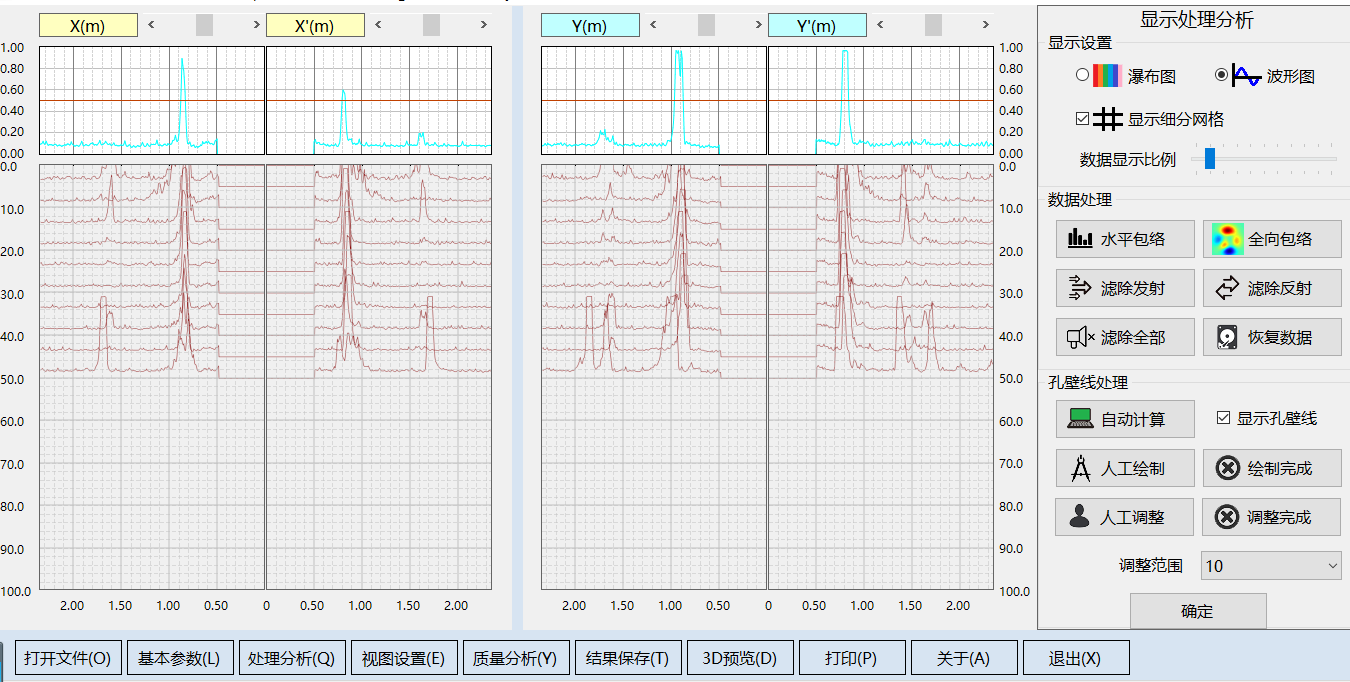

2. 分析功能强大，可自动判定孔壁位置，，同时支持手动判读调整；
3. 编辑功能完善，可对测试信息及测试结果进行显示、编辑、打印；

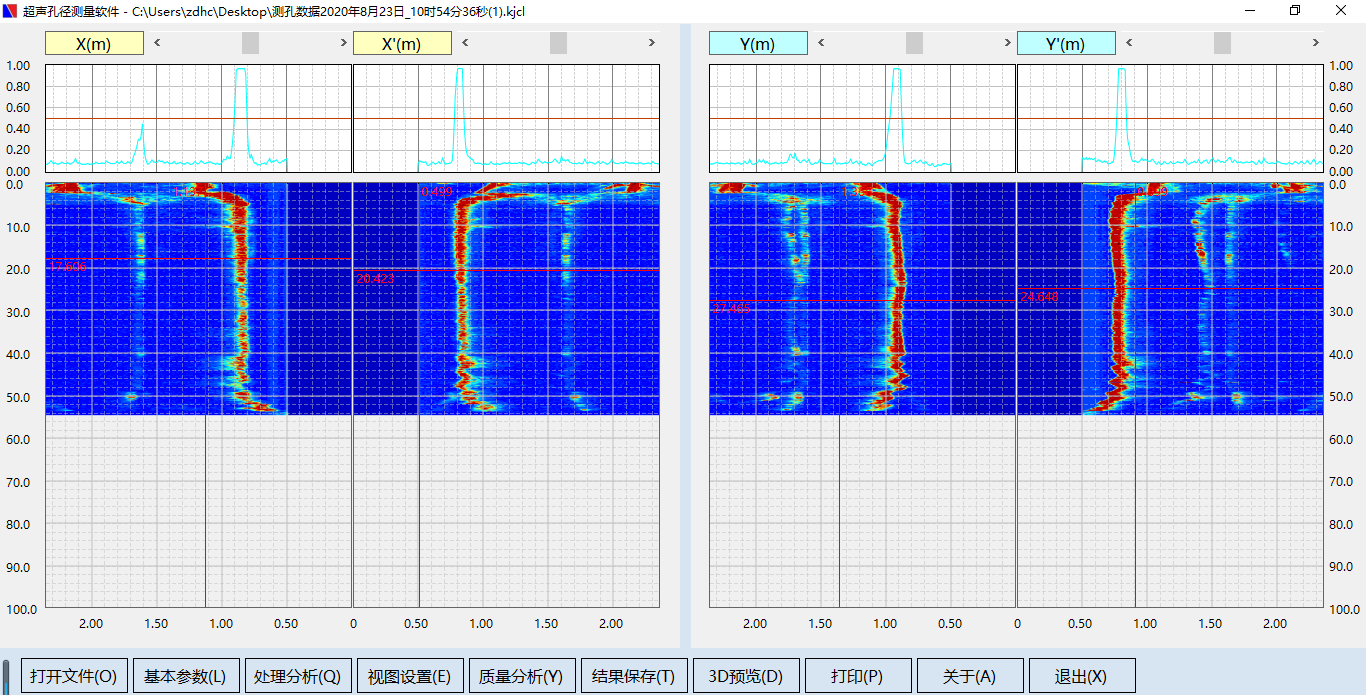

4.输出内容丰富，可输出结果有彩色（或灰度）影像图、X-X’和Y-Y’偏离曲线图、孔径曲线图，全孔各深度测点测距、孔径、垂直度数表等；

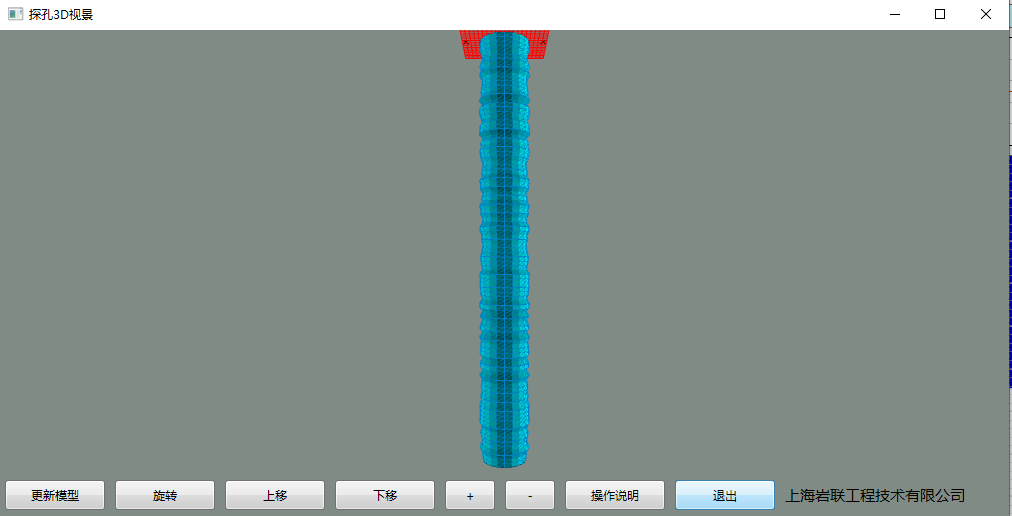

5. 支持成孔质量三维显示；
6. 可自定义打印内容，适应各种报告需求。

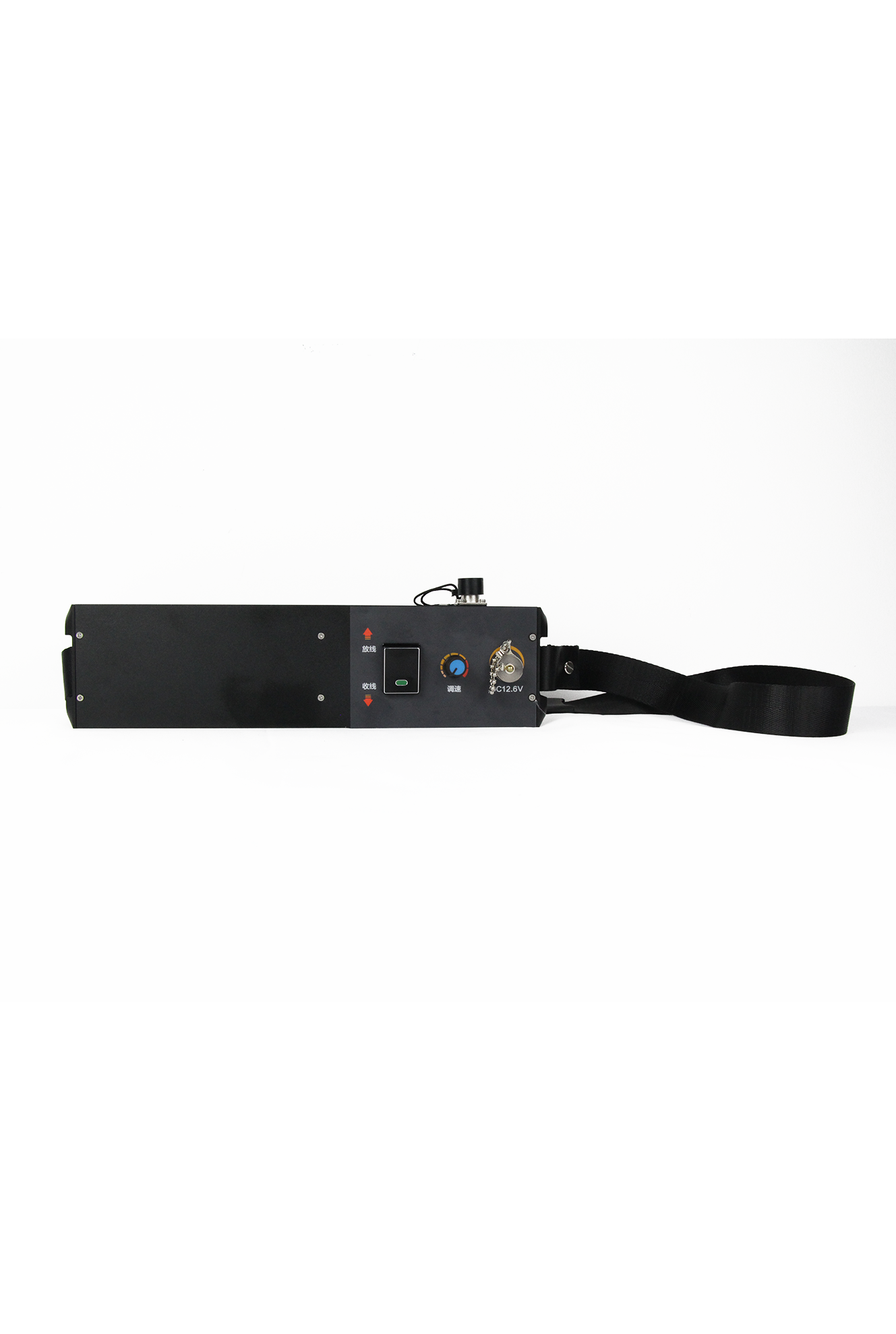

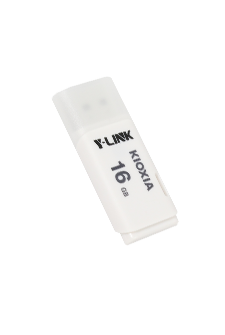

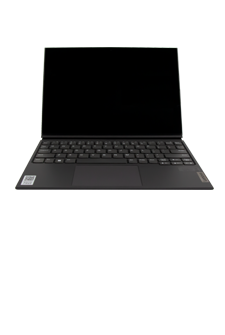

标准配置
相关规范

  • 天津《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》（J10497-200）

    立即下载

  • 江苏《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》（DB32T 4115-2021 ）

    立即下载

  • 《建筑桩基技术规范》（JGJ94-2008）

    立即下载

  • 《建筑桩基技术规范》（JGJ94-2008）

    立即下载

  • 《公路工程基桩检测技术规程》（JTG∕T 3512-2020）

    立即下载
产品说明书
报告模板
典型数据
