一、理论概述 低应变法介绍

  (一)  检测原理

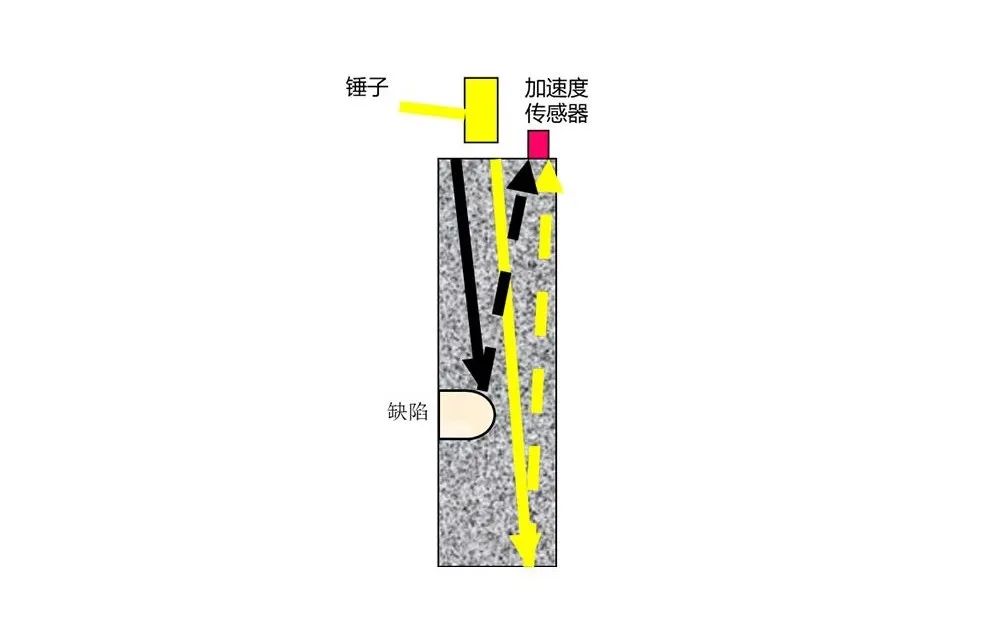

低应变法基于一维弹性杆应力波理论，通过锤击桩顶产生弹性波，波沿桩身传播。当遇到桩身缺陷（如缩径、离析、断裂）时，波阻抗变化引发反射信号，传感器捕捉波形后分析缺陷位置与程度（如下图所示）。

(二)  用途介绍

检测对象：灌注桩、打入桩、预应力管桩等；
核心功能：定位缺陷位置、评估缺陷程度、校核桩长；
应用场景：建筑、铁路、桥梁、港口等领域。

二、设备介绍

  (一) 产品外观

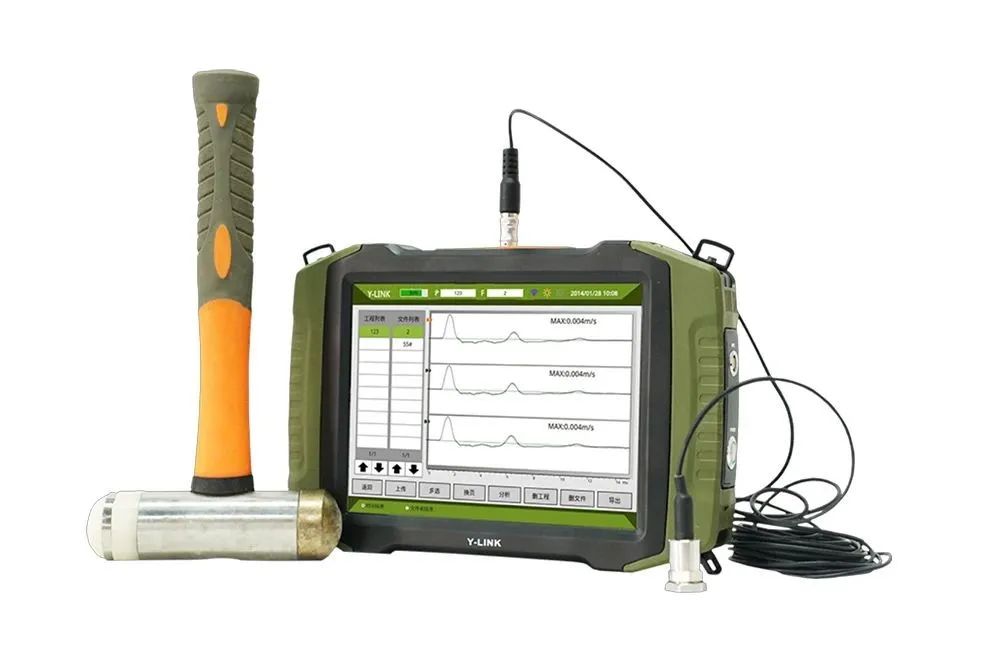

（YL-PIT低应变基桩检测仪）

长桩信号好：采集数据准确，波形清晰，信噪比高，易于判读。
优质模具：采用人体工学设计，高强度铝合金结构，体积小、重量轻，长时间工作更轻松。
自定义编辑：完善的波形浏览编辑功能，灵活自定。

三、检验方法

(一) 检测前准备工作

1.进行现场调查：搜集工程地质资料、基桩设计图纸和施工记录、监理日志等，了解施工工艺及施工过程中出现的异常情况，明确被检测桩号。
2.选择合适的激振设备：

a. 短桩和浅部缺陷的桩，选用刚度较大的锤，产生的入射波的脉冲能量衰减快，较窄，频率较高，分辨率高；

b. 长桩和深部缺陷的桩，选用刚度较小的锤，入射波的脉冲较宽，频率较低，传播距离较大，检测深度大。

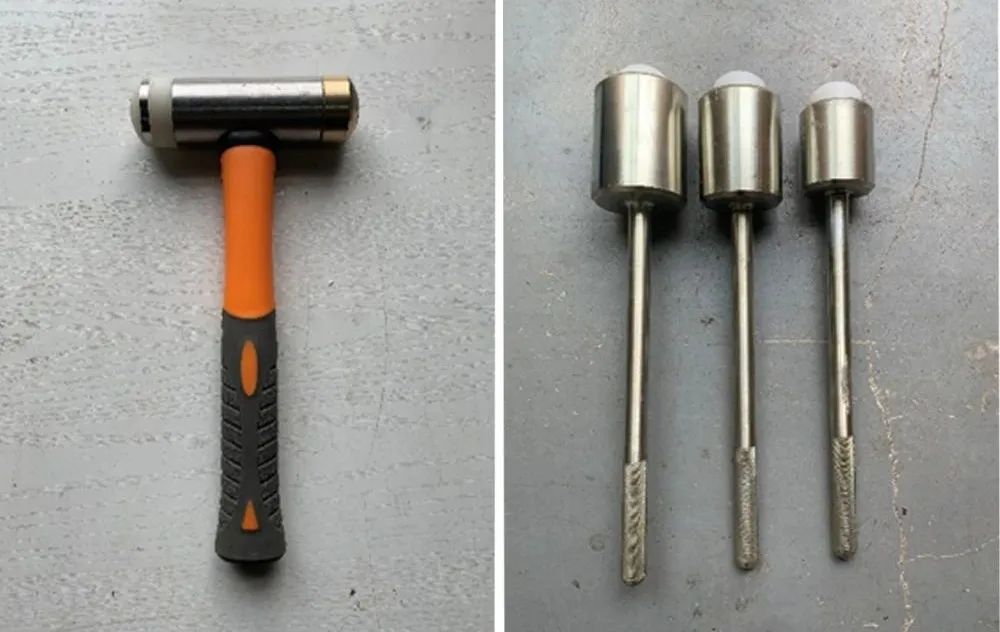

                                   左图（手锤）                                                                           右图 （力棒）

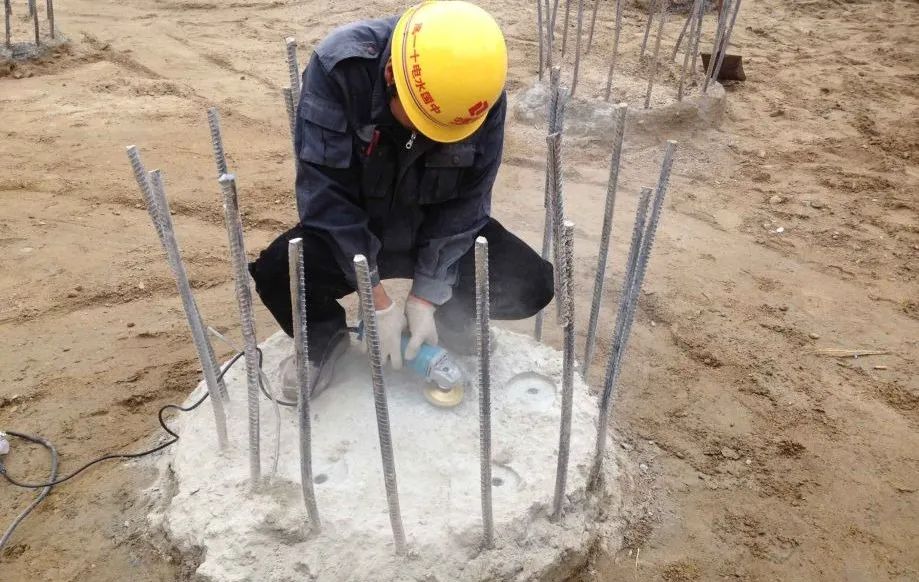

 3. 桩头处理：凿去桩头浮浆或锯掉预制桩的桩头破损部分，露出新鲜密实混凝土面，并使桩头保持平整；清除桩头碎石、杂物、泥浆和积水，使头保持清洁、干燥；在检测之前，桩顶承台不得绑扎钢筋。（如下图所示）

（二) 传感器安装

1.传感器的安装可采用石膏、黄油、橡皮泥等耦合剂，粘结应牢固，并与桩顶面垂直。

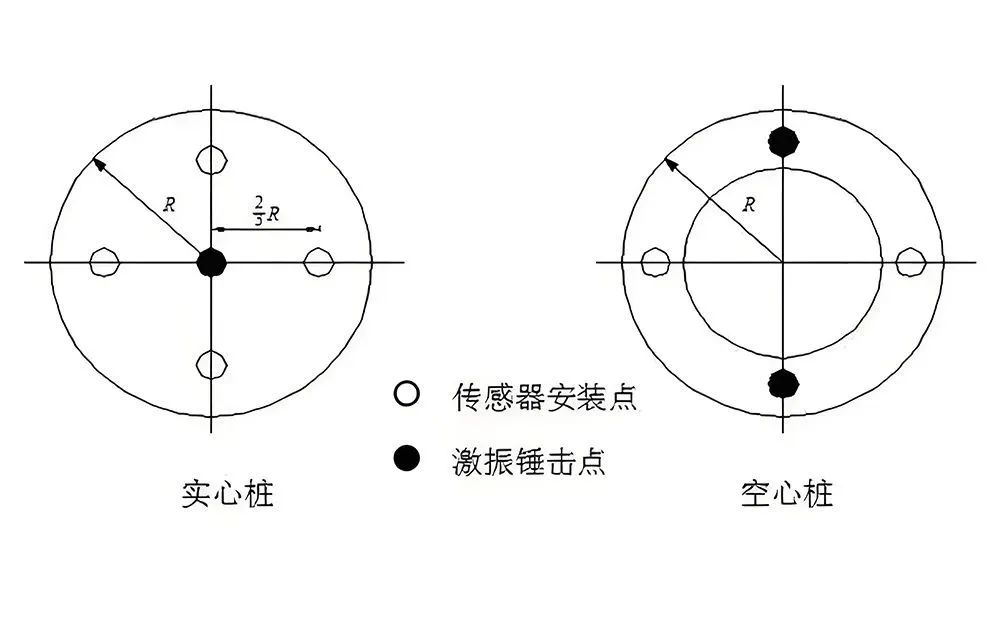

2.对混凝土灌注桩，传感器宜安装在距桩中心2/3半径处，传感器与激振点的距离桩不宜小于1/2半径，且避开钢筋笼主筋的影响（如下图所示）。

3.当桩径D≤800mm时应设置2个测点；当桩径800＜D≤1250mm时应设置3个测点；当桩径1250＜D＜2000mm时应设置4个测点。
4.对预应力混凝土管桩应在两条相互垂直的直径上各布置2个测点。

 (三) 波形采集

每个检测点记录的有效信号数不宜少于3个；有效波形应满足以下几个特征：
1.多次锤击的波形重复性好，波形一致数量不小于总采集数量的2/3；
2.波形真实反映桩的实际情况，完好桩桩底反射明显；
3.波形光滑，不应含毛刺或振荡波形；
4.波形最终回归基线。

四、工程案例

  (一) 工程概况

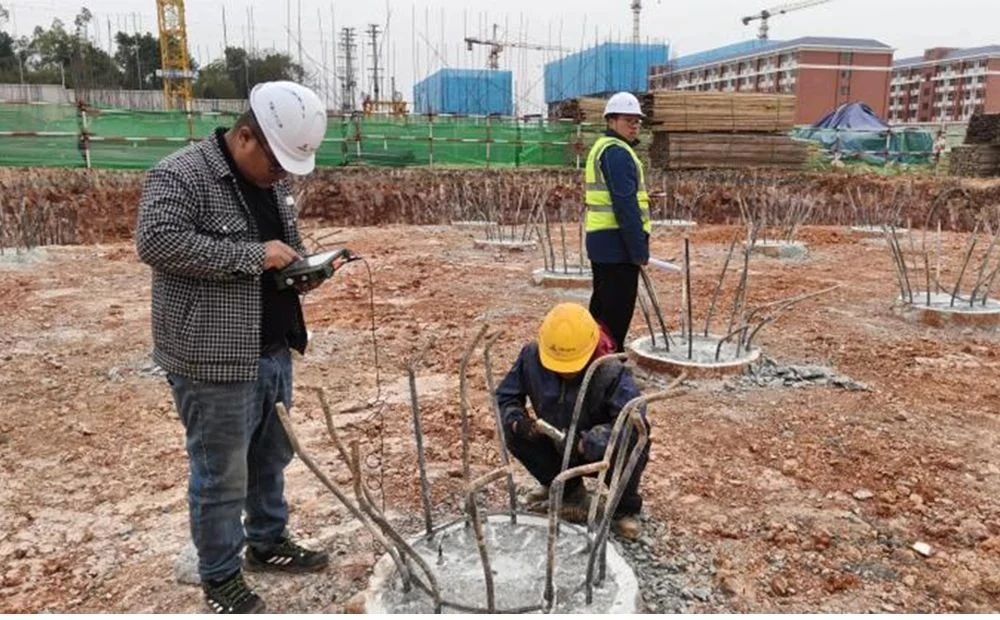

某在建小区项目，预设桩长40m，桩型为圆形灌注桩，桩径800mm；技术人员采用YL-PIT低应变基桩检测仪对基桩进行检测，检测依据为《建筑基桩检测技术规范JGJ 106-2014》。

 (二) 视图分析

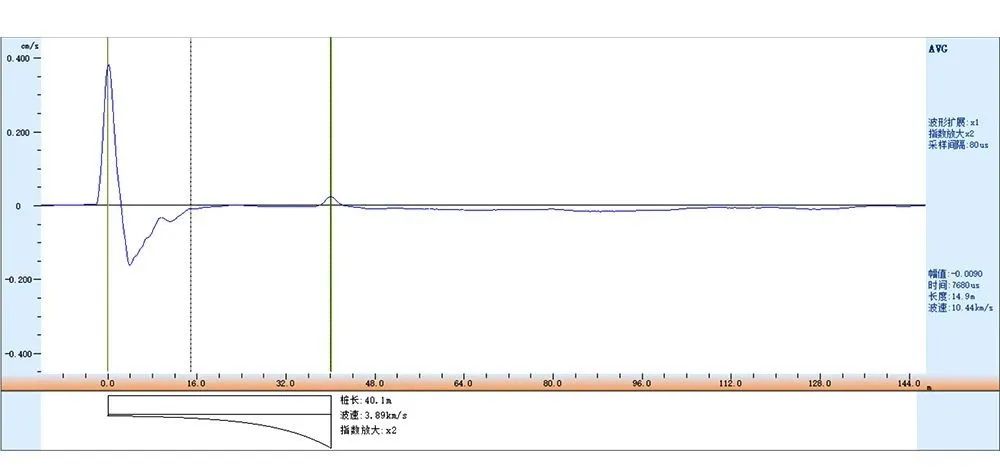

选取采集到的3道波形的平均波形进行分析（如下图所示）；结果显示：该桩桩身无明显缺陷反射信号存在，且桩底信号明显，实测桩长为40.1m，因而可判该桩为 Ⅰ类桩。

五、常见问题及解答

 （一) 测试不到桩底反射信号

1.软土地区的超长桩，长径比很大；

（二) 影响有效检测桩长范围的因素

1.激振方式：手锤越重、接触面刚度越小、应力波频率越低，则激振能量越大，测试深度越大。
