产品概述

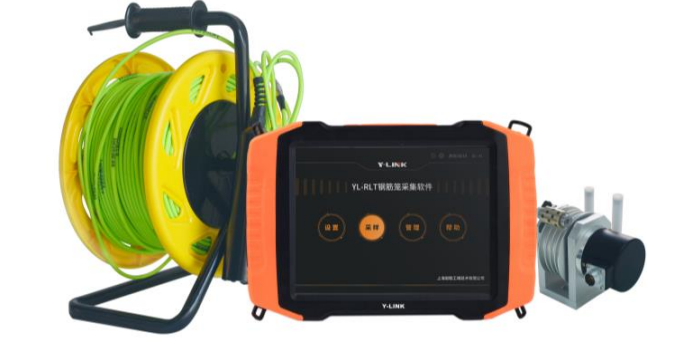

岩联技术钢筋笼长度检测仪，是一款基于磁测井法原理的智能化无损检测设备，由主机、磁感探头、深度计数滑轮、三脚支架等模块组成。无需破坏桩身，通过检测钻孔内垂直方向磁通量强度分布，就能精准判断钢筋笼底部位置和笼长，为桩基质量验收提供科学依据。广泛应用于新建桩基验收检测、既有建筑桩基质量鉴定，以及施工记录缺失桩基的复核验证。

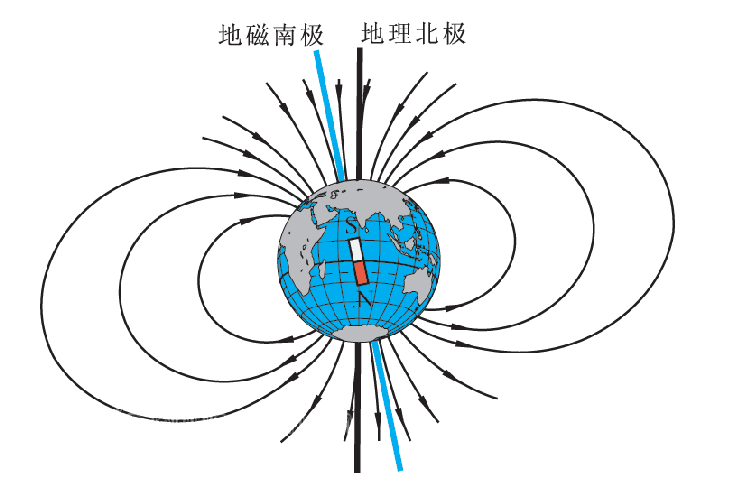

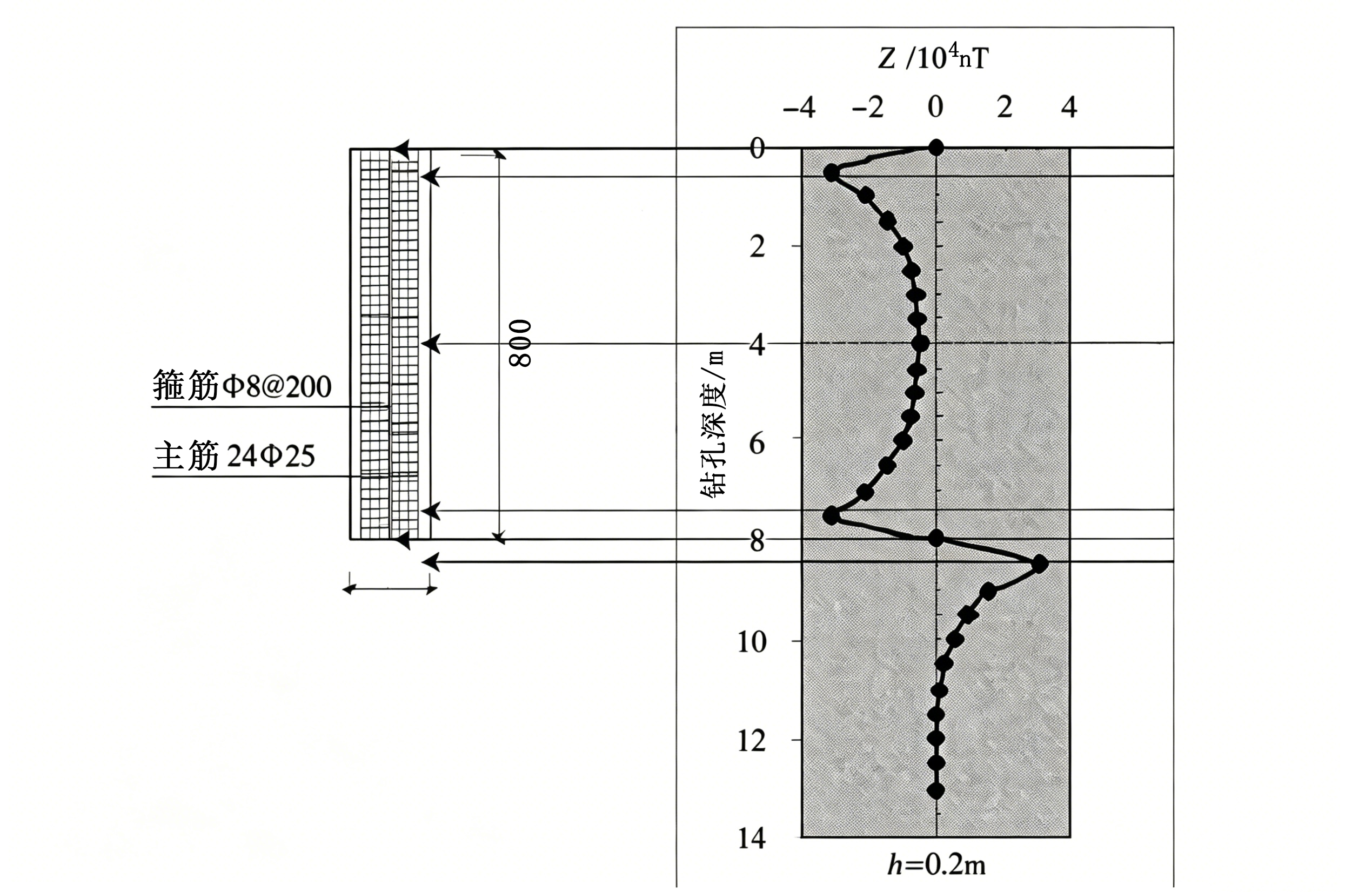

钢筋笼是由主筋和螺旋箍筋组成的铁磁性体，在地球磁场中会被磁化，产生一个叠加在背景场之上的附加感应磁场。当钢筋笼存在时，该处的磁场强度会发生明显变化；而钢筋笼下方的素混凝土段及桩底岩土层属于无磁性或弱磁性物质，磁场会迅速回归背景值。钢筋笼底部正是铁磁性体与非磁性体的界面，在该界面上实测磁场强度会有较大突变。

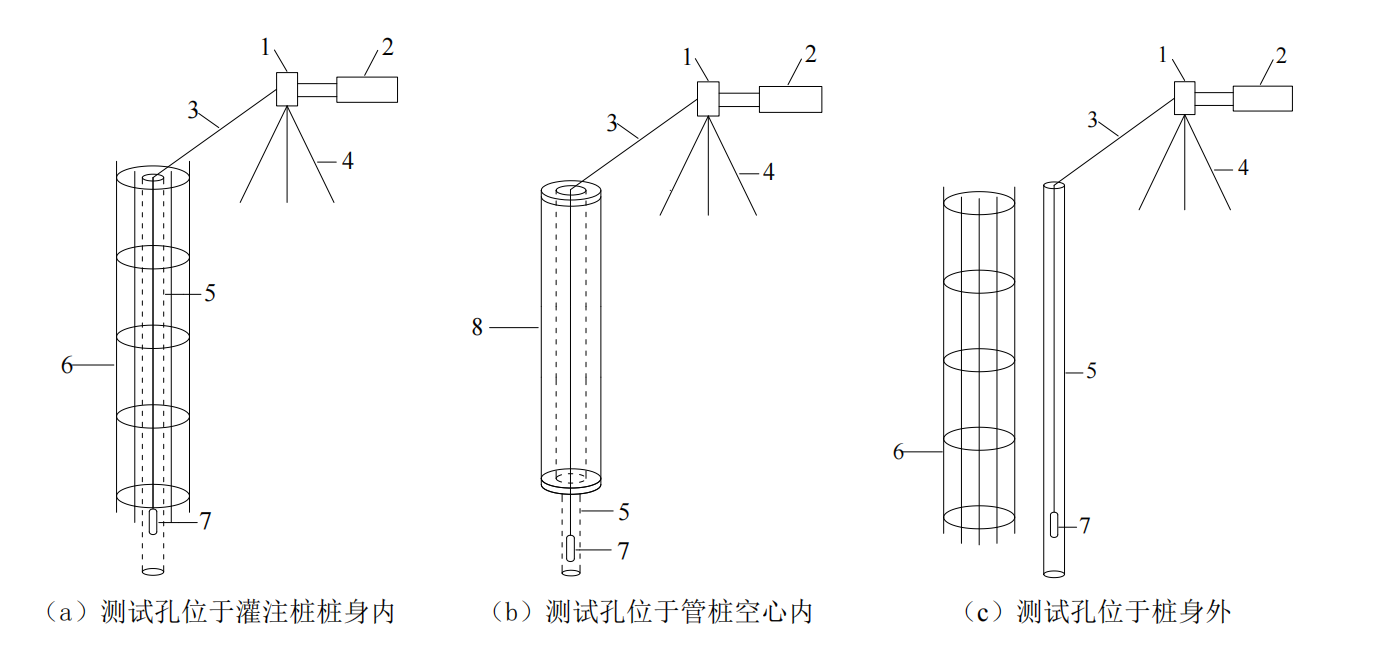

检测时，需先在桩内或桩侧钻一个平行于桩身的测试孔（孔深应比设计钢筋笼长度至少多3米）。将磁感探头沿钻孔下放到底部，再自下而上逐点测量孔内垂直方向的磁通量强度分布，实时生成“深度-磁场垂直分量”曲线（h-Z）和“深度-磁场垂直分量梯度”曲线（h-dZ/dH）。

用途介绍

桩长复核与隐蔽工程质量鉴定。

产品特点

YL-RLT钢筋笼长度检测仪具有以下优势：

· 无损检测 ：

无需破桩头、无需预埋任何传感器，检测后基桩可正常使用；

· 高效检测 ：

单根桩检测仅需 10 分钟，效率是传统方法的 20 倍以上；

· 操作简单 ：

向导式操作流程，新手培训 1 小时即可独立上岗；

· 适应性强 ：

不受孔内清水、泥浆影响，无需抽水，适应各种复杂地质条件；

· 数据可靠 ：

深度分辨率＜5cm，深度误差＜0.5m。

检测流程

· 检测前准备 ：

参数设置：输入工程名称、桩号、设计笼长、钻孔深度等基本信息。

· 现场数据采集 ：

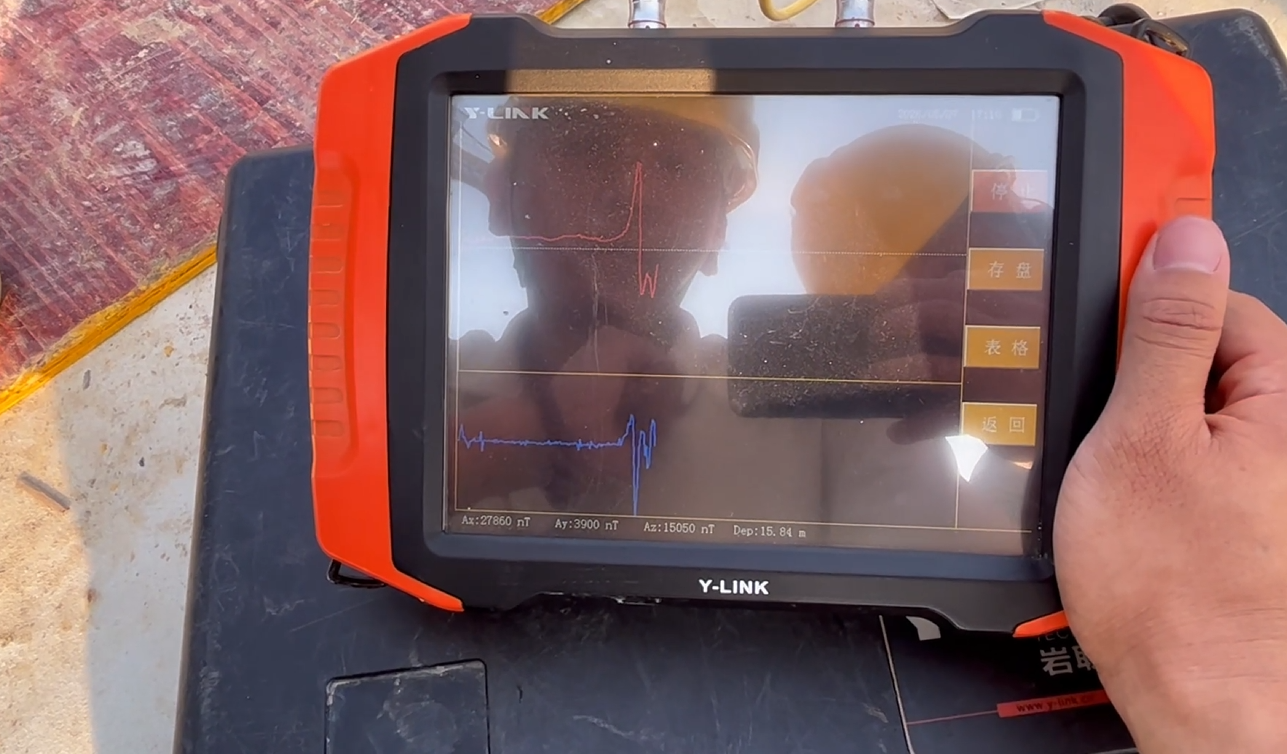

现场实时查看曲线质量，不合格立即重测。

生成符合规范要求的检测报告，包含原始曲线、判读结果、结论等内容。

检测点应远离大型金属构件、高压电线等强磁干扰源。

某房建项目，设计要求需对该项目基桩按照比例进行施工期间的钻孔取芯抽检工作，并对已取芯的基桩同步使用磁测井法进行钢筋笼长度检测。

《磁测井法测试基桩钢筋笼长度技术规程》一DBJT13一235一2016

· 数据分析 ：

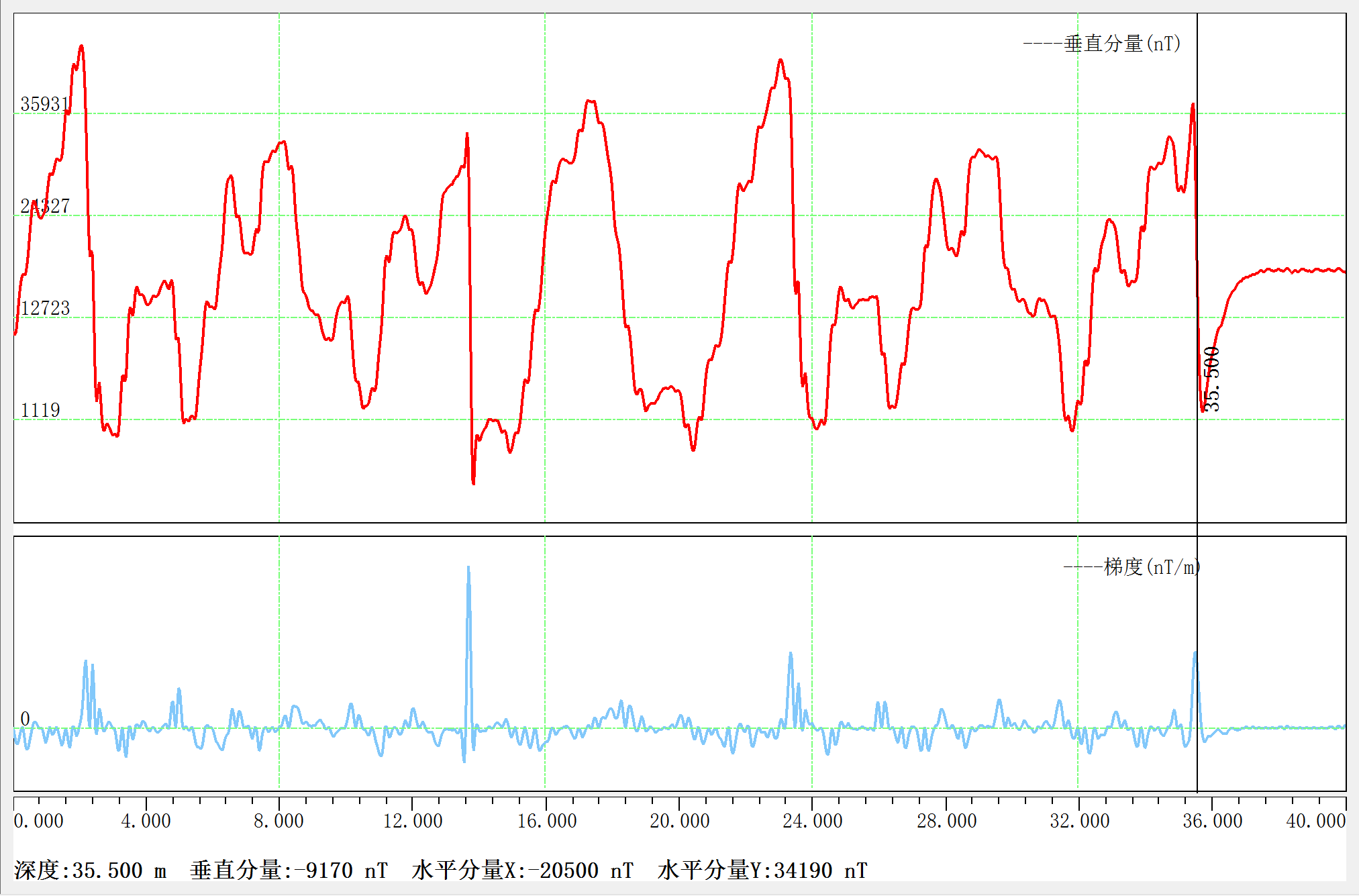

1#孔实测数据，根据曲线特征反映出在35.5m位置处感应到钢筋笼底部。

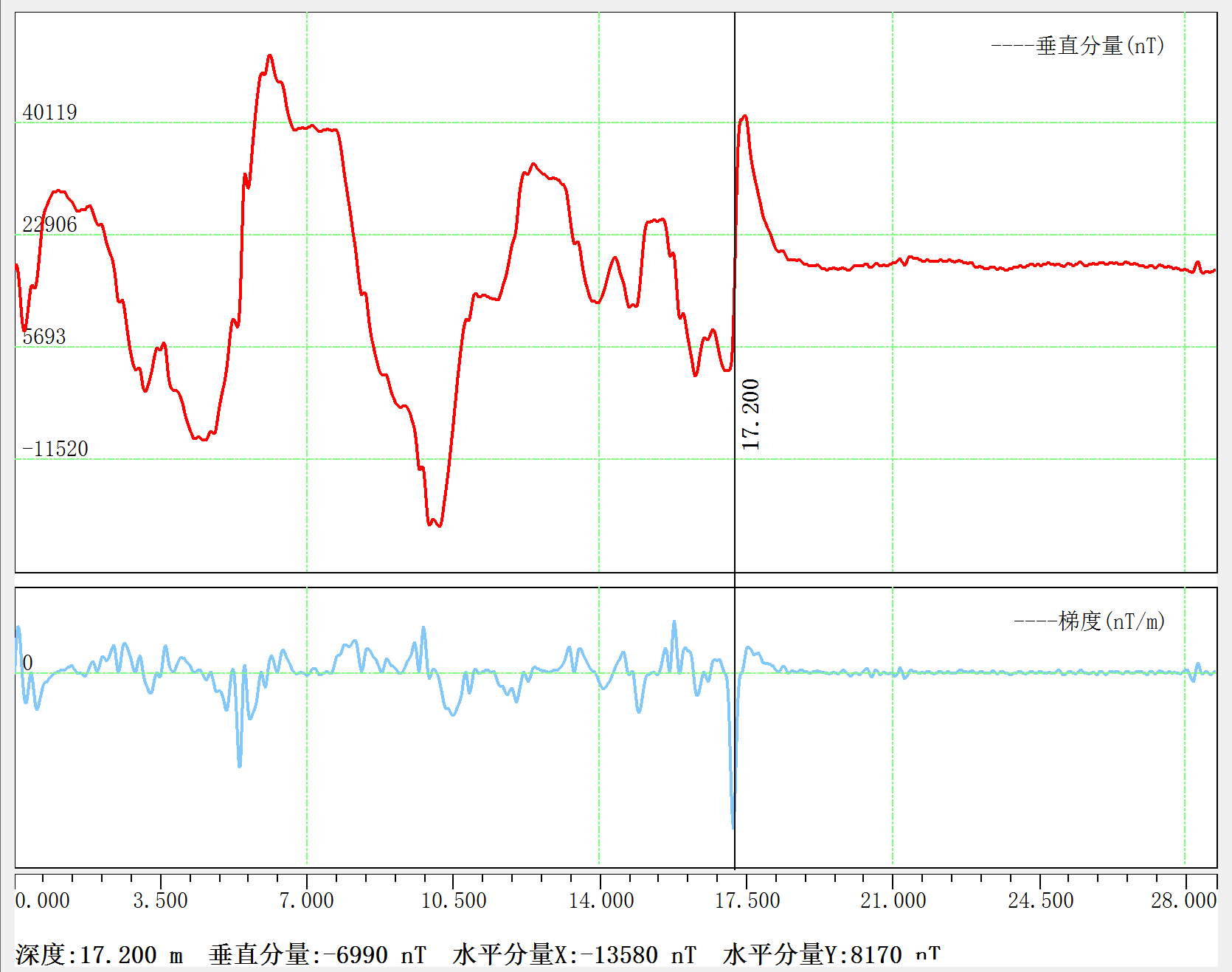

2#孔实测数据，根据曲线特征反映出在17.2m位置处感应到钢筋笼底部。

· 分析方法 ：

2.根据深度-磁场垂直分量梯度曲线（h-dZ/dH），取其底部最深的明显极值点所对应的深度位置（蓝色曲线）。
