GPR探地雷达技术实测效果演示

发表日期：2026/05/19

说到无损检测领域的“透视眼”，

探地雷达（Ground Penetrating Radar(GPR)）必须拥有姓名，

因为它能连续、无损、高效、准确地“看”清地下的秘密。

一、产品概述

地质雷达通常广泛用于考古、基础深度确定、冰川、地下水污染、矿产勘探、溶洞、地下管缆探测、分层、地下埋设物探察、公路地基和辅层、钢筋结构、水泥结构、无损探伤等检测。

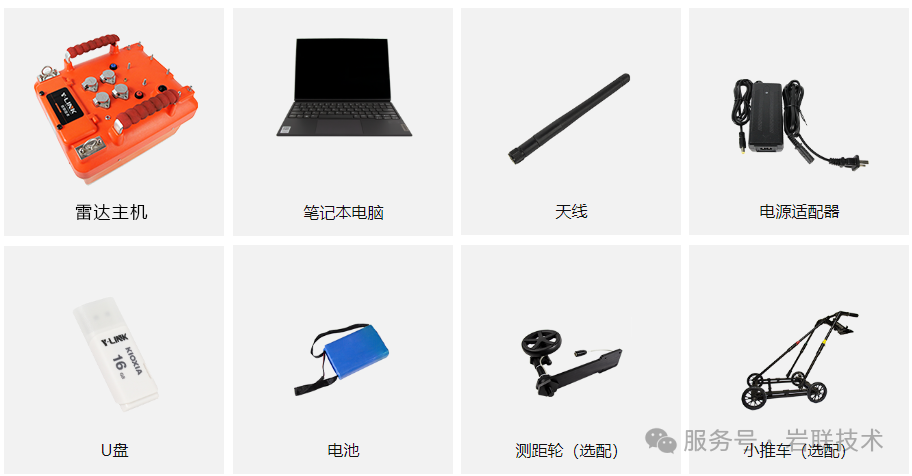

地质雷达由以下几部分构成，即集成主机、天线组件和相关软件等。

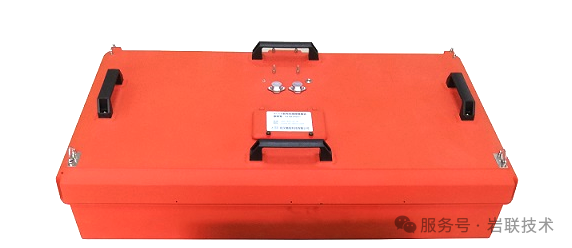

YL-GPR无线一体式探地雷达及组件

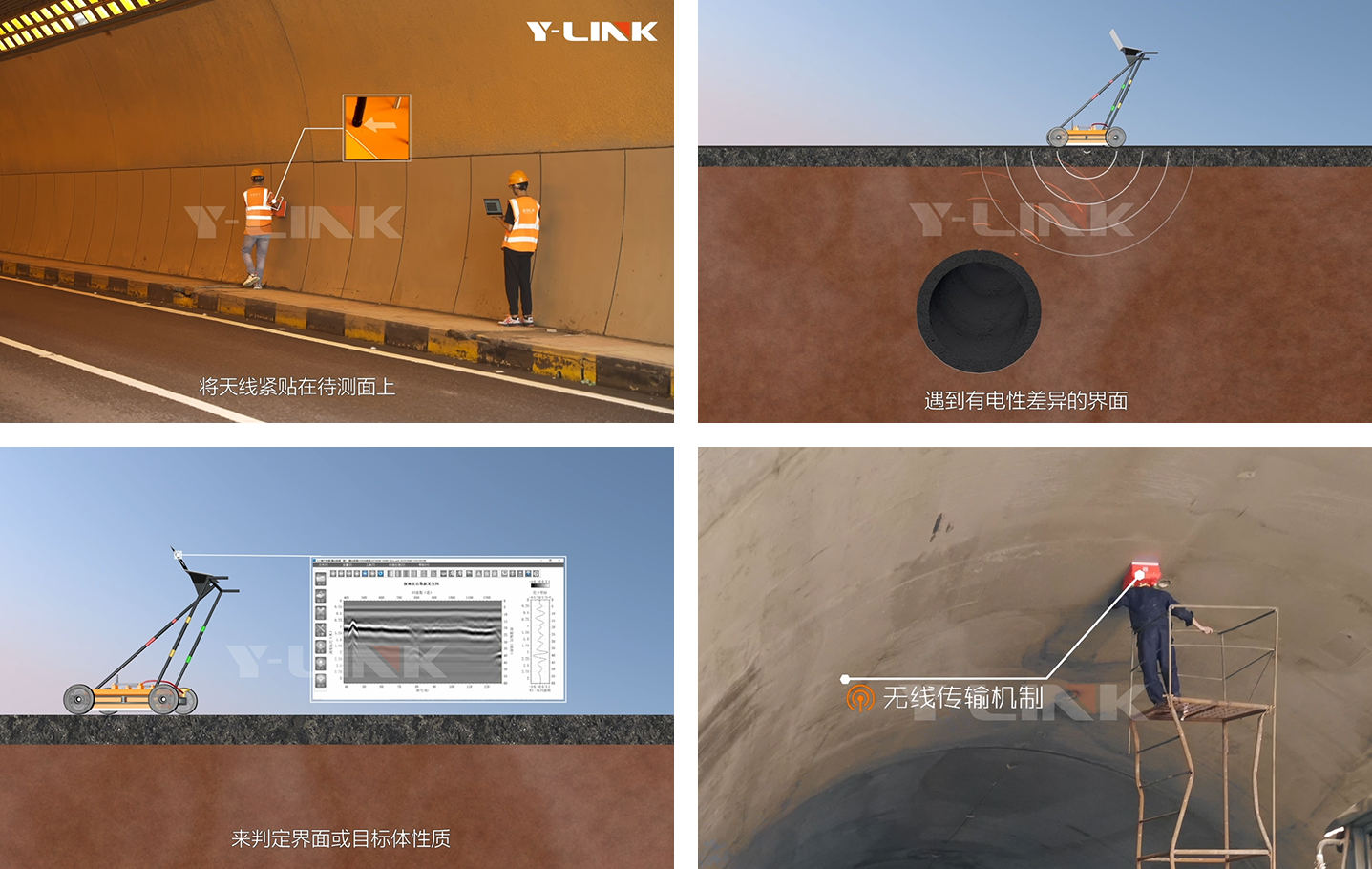

二、原理介绍

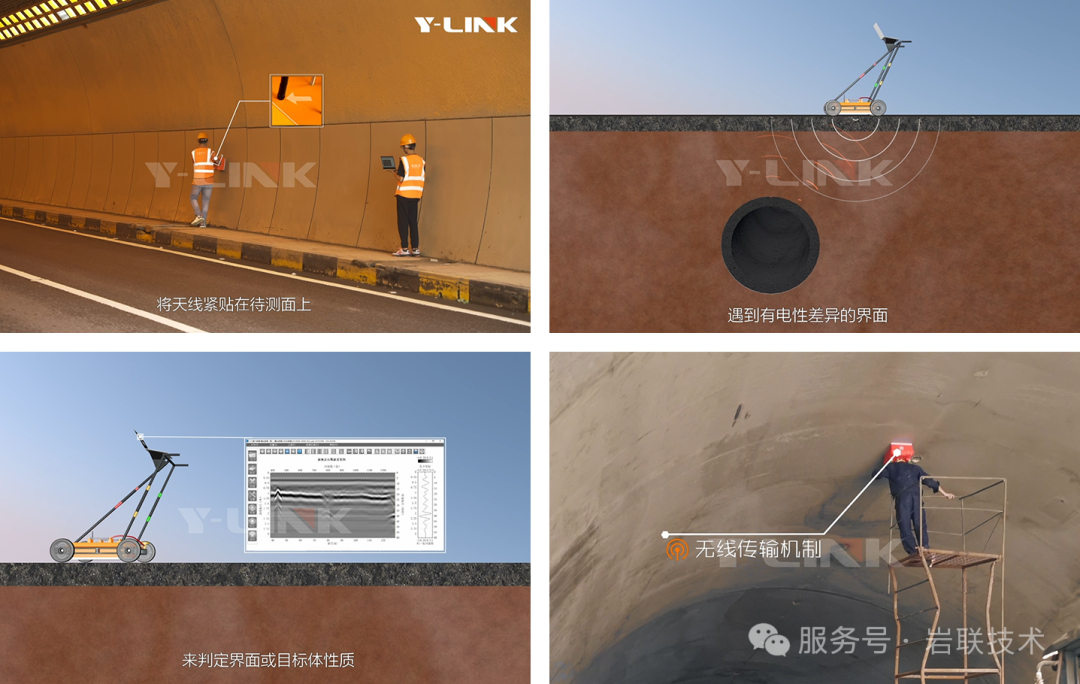

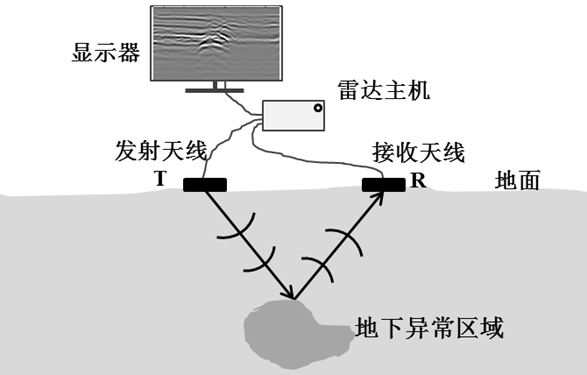

探地雷达工作原理有以下几步：

发射电磁波

发射天线根据电磁波在有损介质中的传播，向要测量的介质发射高频宽频短脉冲的电磁波。

接收反射波

如果在发生电磁波时遇到不均匀界面，部分电磁波将会发生反射，反射系数与被测介质的介电常数有较大关系。雷达主机及时接收并处理此部分产生的反射波。

确定目标位置

根据介质的介电常数和电导率不同确定介质中电磁波传播速度，结合电磁波双程走时来确定界面或目标体的位置

识别目标属性

分析接收的反射波形态、幅度、变化特征，以对目标物体进行识别。

三、用途介绍

YL-GPR无线一体式探地雷达的用途有以下几方面：

工程勘察

用于查明工程区域内地下不良地质体如岩溶、坍塌、破碎带等信息；

市政管线

用于城市建设过程中查明地下金属或非金属管线分布情况；

道路桥梁

用于查明道路或桥梁选址过程中不良地质体调查；

隧道检测

用于隧道超前预报，检测隧道施工质量等。

四、产品特点

YL-GPR无线一体式探地雷达有以下特点：

业内领先的主机和天线一体化设计，体积小、重量轻、功耗低，续航时间长。
无线通讯控制，信号干扰更小，摆脱了电缆线的束缚，操作便捷，轻快，信号传输稳定、迅速。
实现实时数据采集和显示。
提供中英双语言界面可选，操作简单，上手快。
多频段天线可选，应用范围广。
定位接口，软件集成专用接口（GPS、RTK），采集与定位数据实时显示。
产品定制，自主研发，根据客户需求可深度定制，满足客户需求，不断追求高品质产品。
人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。

五、工程案例

广西水利协会雷达性能比对

项目情况

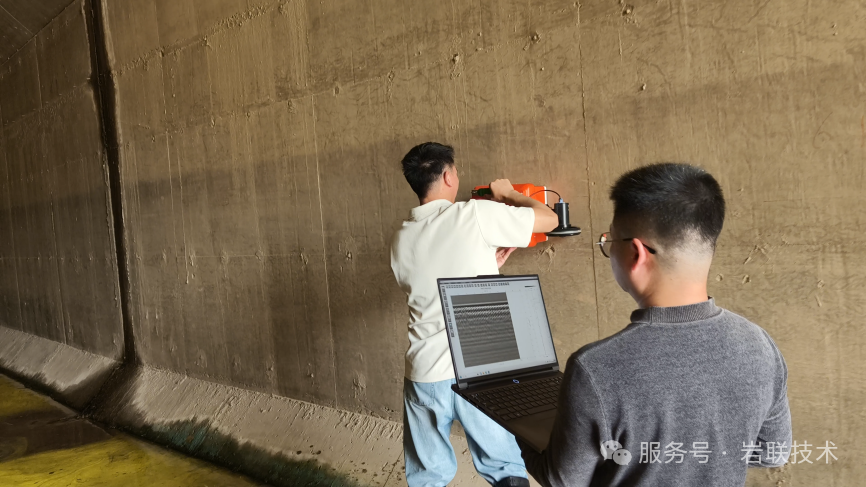

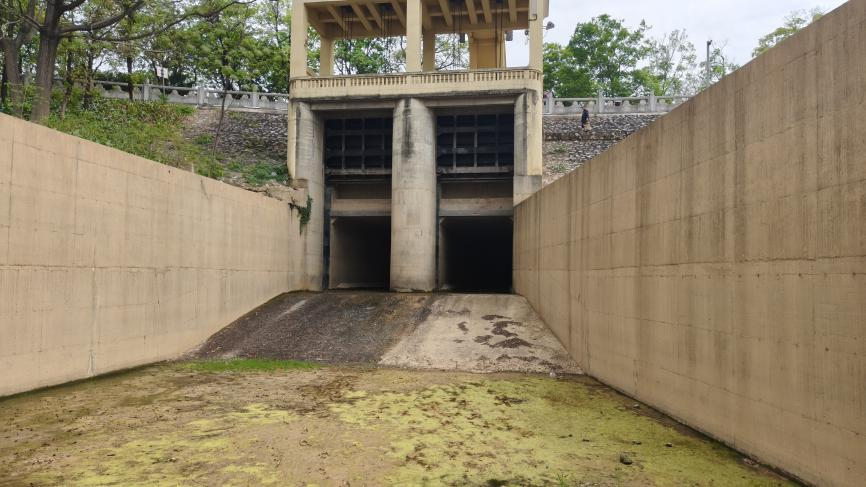

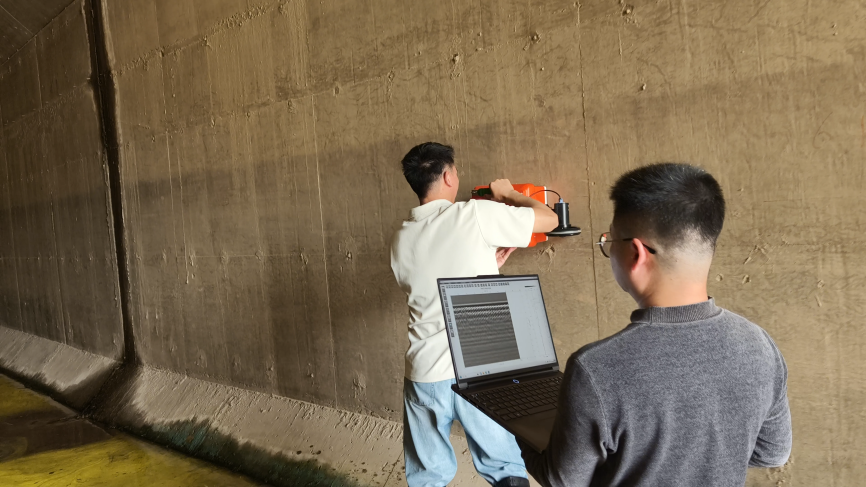

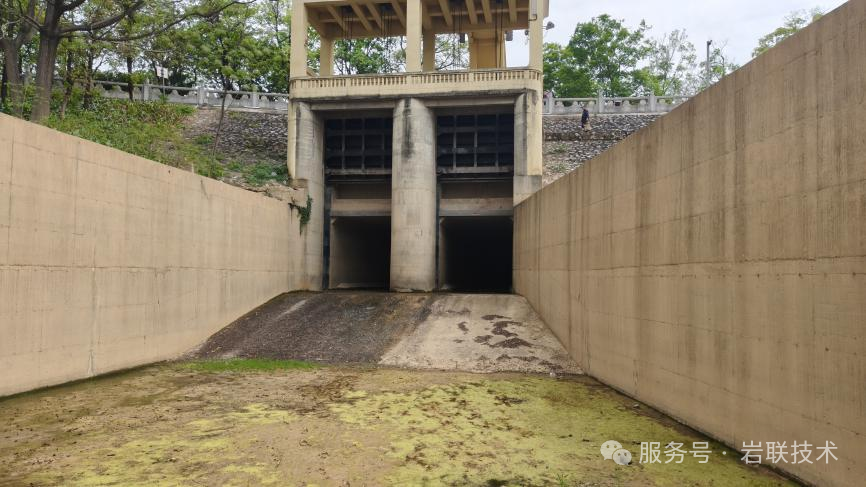

本次活动由广西水利协会举办，多家单位参与，为验证探地雷达在水利方向上的可行性，由协会组织并选址了几处场景，并根据实际场景选择合适频率的雷达进行测试。

情景一：管线探测

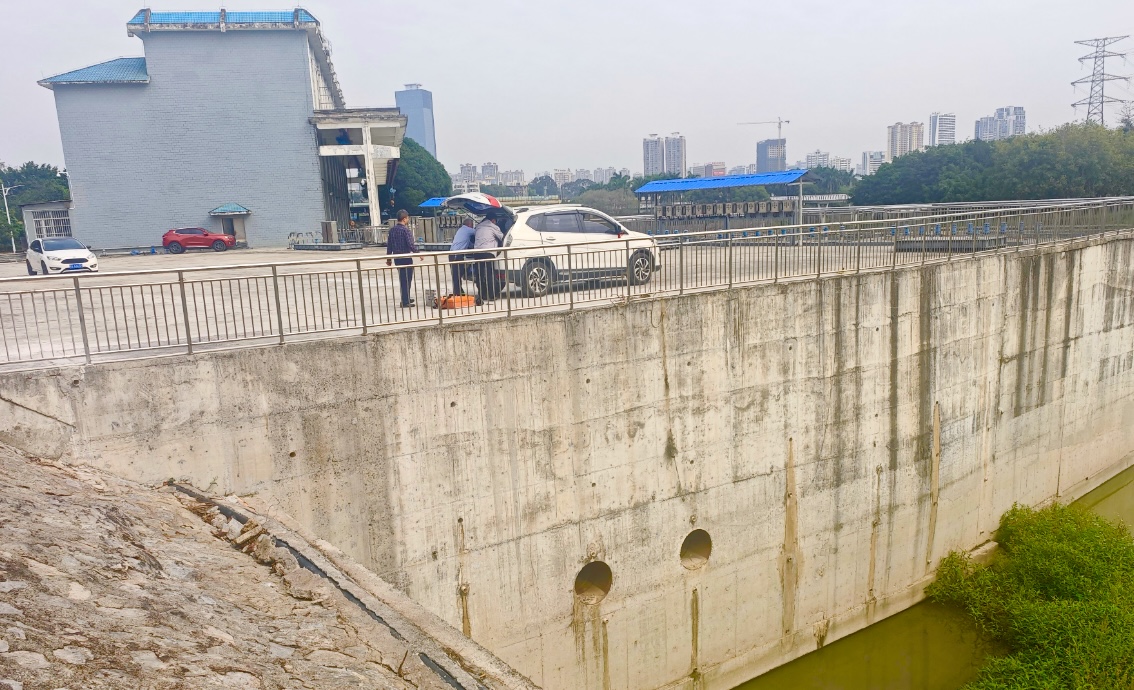

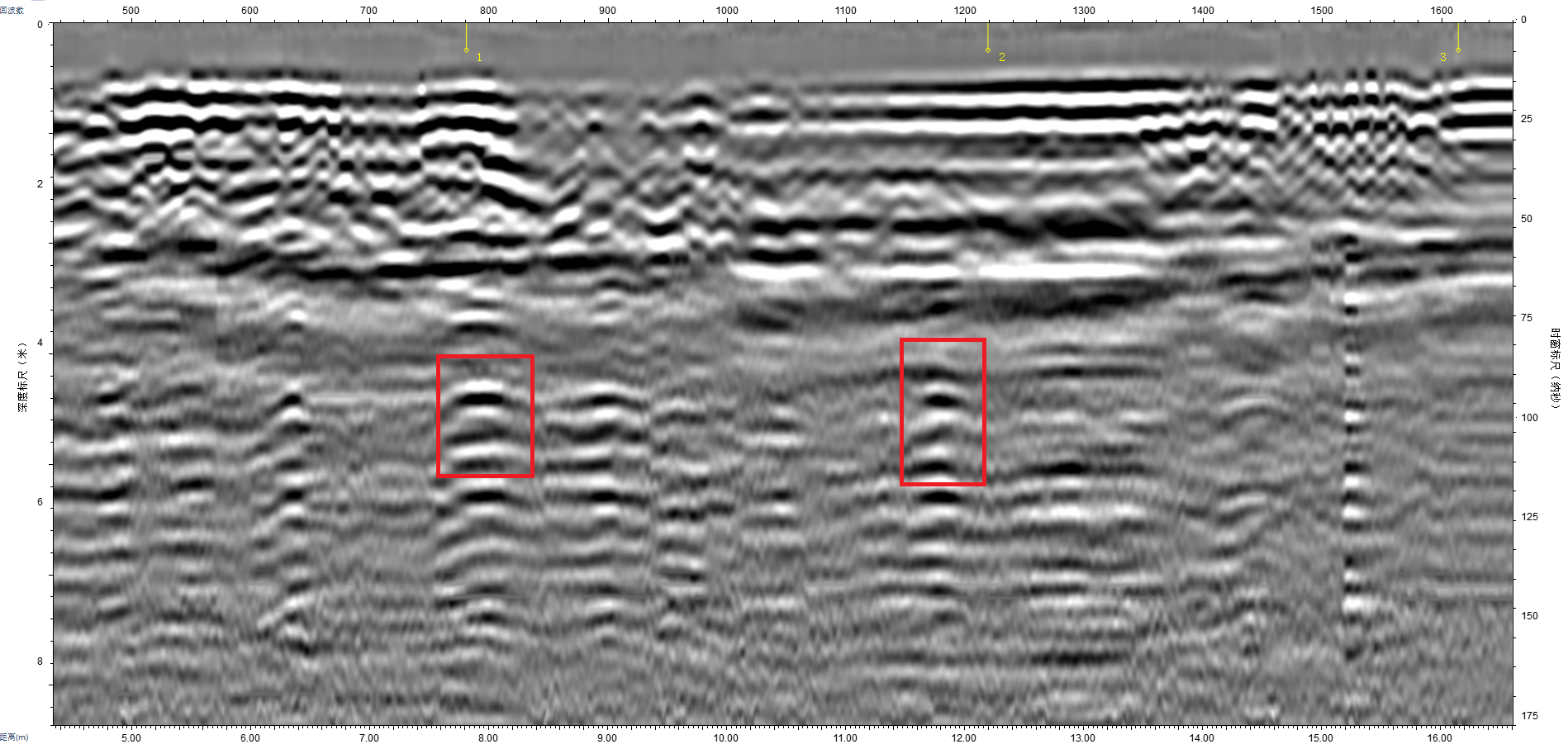

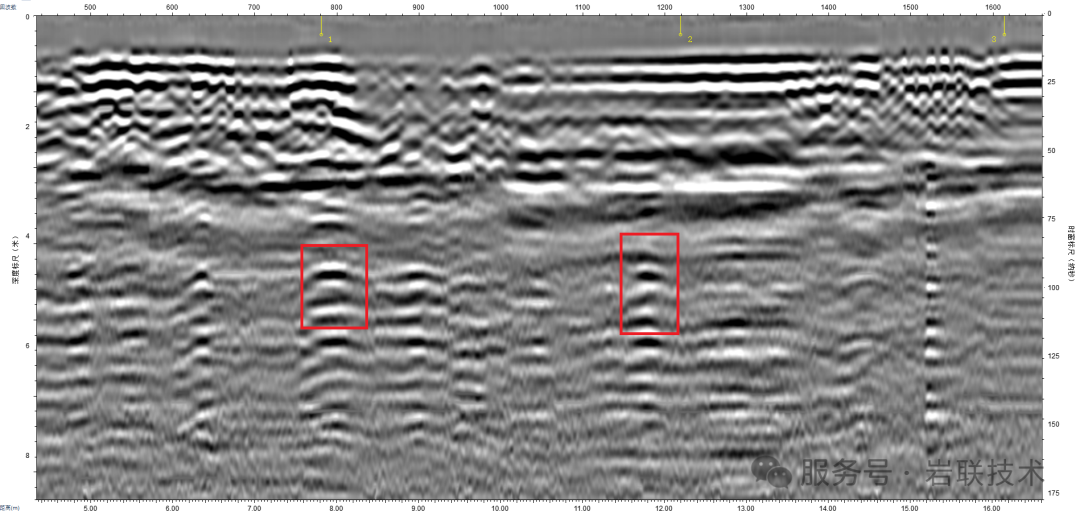

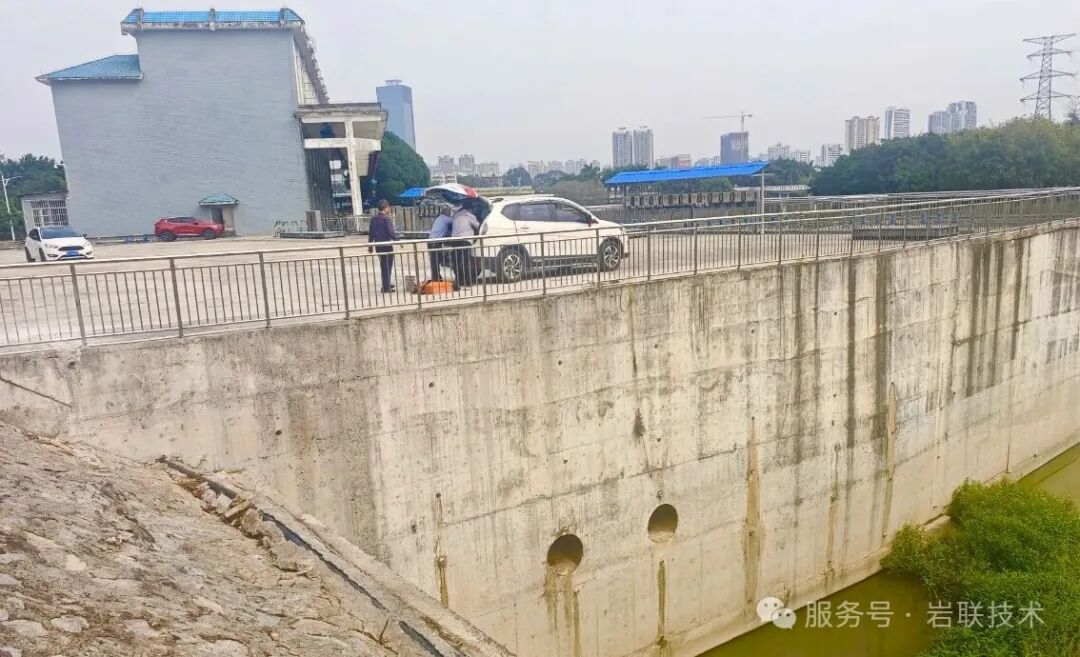

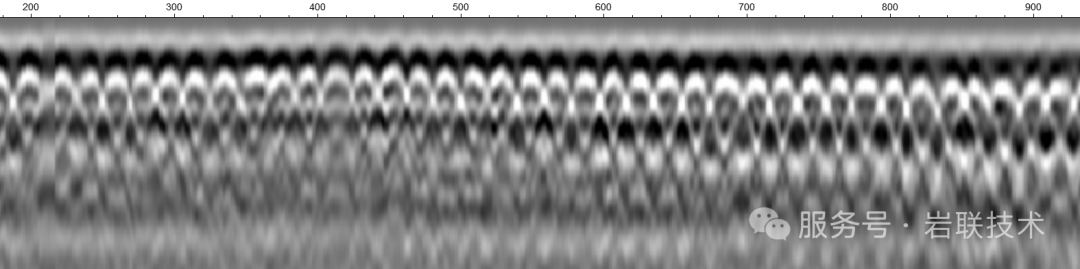

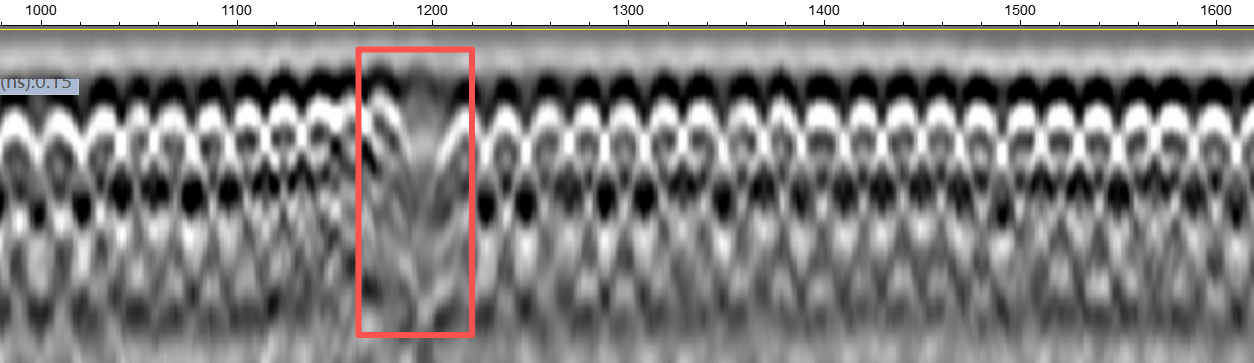

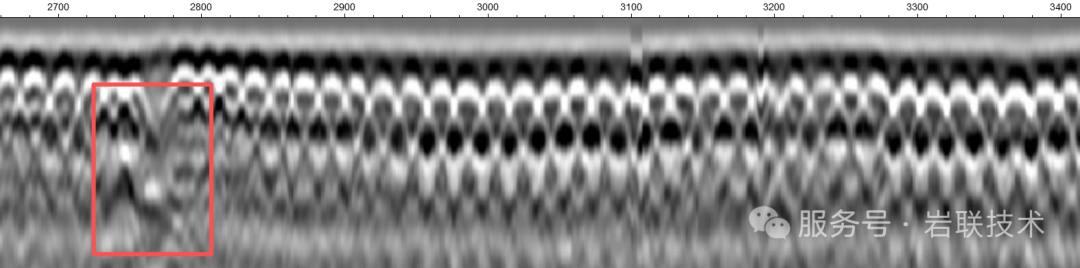

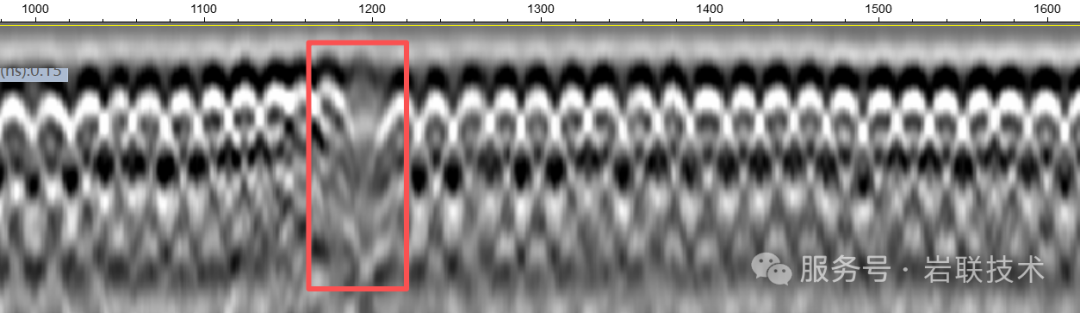

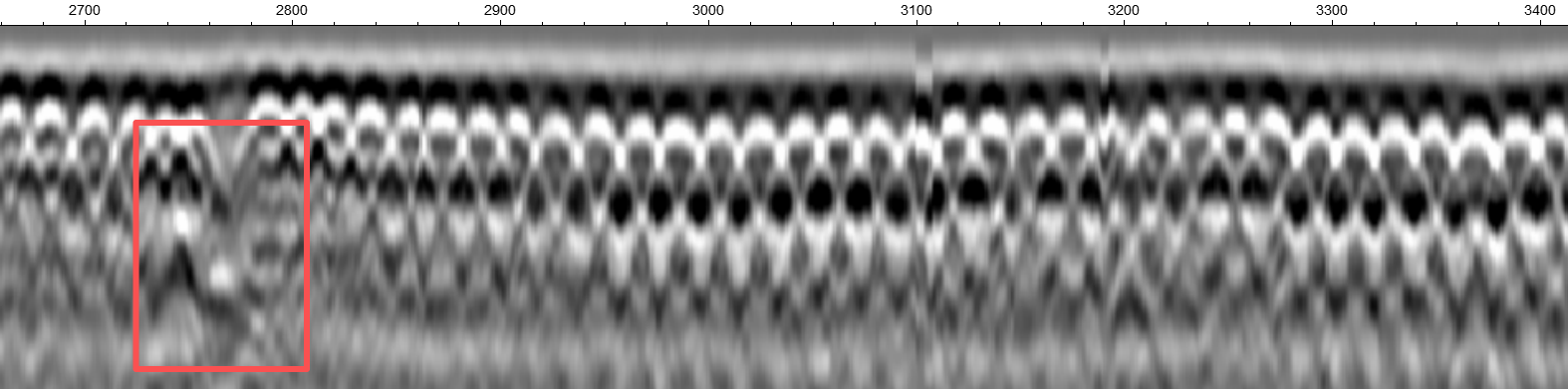

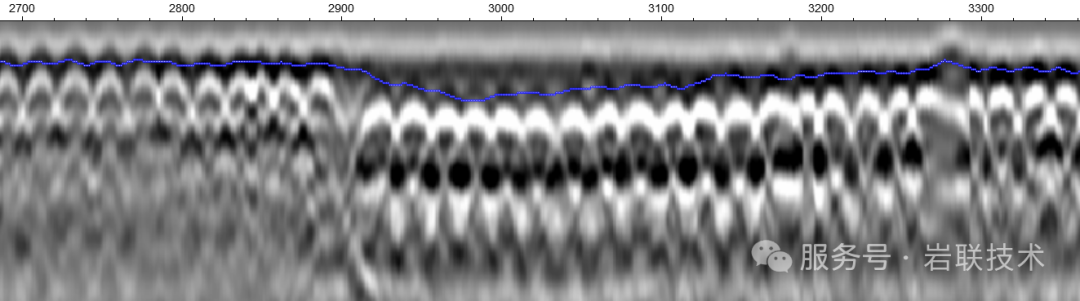

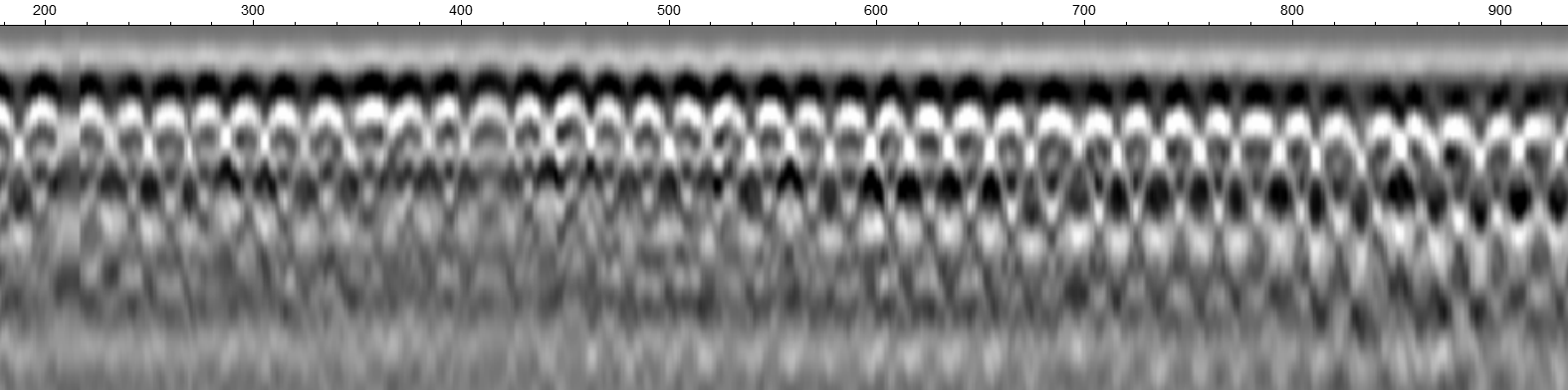

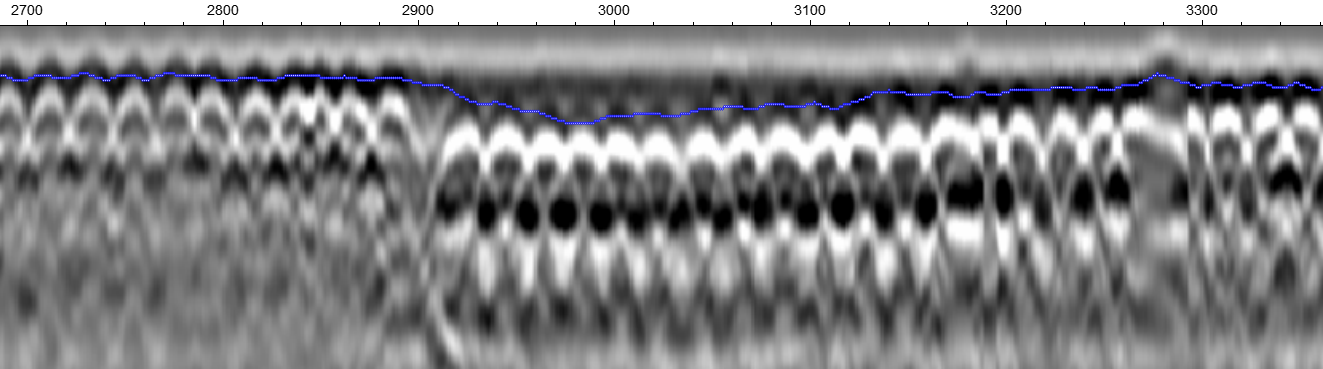

如下图，混凝土基础以下4.5m处并排存在两个排水管，直径约60-70cm，尝试用100M和200M雷达进行探测，因100M雷达分辨率较低，且待测管线直径较小，故100M雷达采集数据无异常反射，后用200M雷达进行探查，结果如下图，在对应深度和手动标记处能看到圆弧型反射信号。基本反映出管线的纵向和横向空间位置。
